اختبار التتابع الحماية
ما هو اختبار التتابع الحماية؟
اختبار ترحيل الحماية هو جهاز يستخدم لاختبار والتحقق من أداء أجهزة حماية الترحيل في أنظمة الطاقة. واحدة من وظائفها الأساسية هي اختبار الحماية ، والتي تهدف إلى ضمان عمل أجهزة حماية الترحيل بشكل صحيح في ظل مختلف ظروف التشغيل والتشغيل.
طاقة الحوسبة العالية وسرعة المعالجة
يستخدم اختبار ترحيل الحماية معالجًا رقميًا متقدمًا وسعة ذاكرة أكبر ، والذي يمكنه حساب ومعالجة كميات كبيرة من البيانات بسرعة أكبر ودقة ، وبالتالي تحسين كفاءة الاختبار بشكل كبير.
موثوقية أعلى واستقرار
مع اعتماد معايير الإنتاج ومراقبة الجودة أكثر صرامة ، يتمتع اختبار ترحيل الحماية بمواد ممتازة لمكافحة الاستقرار والاستقرار ، ويمكن أن تعمل بشكل ثابت في البيئات القاسية لضمان نتائج اختبار دقيقة. الجنس.
درجة أعلى من الذكاء
يمكن لاختبار ترحيل الحماية إكمال أعمال التحقق على نطاق واسع ومعقد ، ولديه درجة عالية من الأتمتة ، ويمكن بسهولة إجراء اختبارات إعدادات الحماية المختلفة ، والمسح ، وتكرار الأعطال ، وتخزين في الوقت الفعلي لبيانات الاختبار. ، عرض رسومات المتجهات ، وطباعة التقارير عبر الإنترنت ، وما إلى ذلك ، مما يجعل العملية أكثر ملاءمة وذكاء.
أفضل عملية الراحة
يدعم اختبار ترحيل الحماية العملية المستقلة دون معرفة حماية التتابع المهنية. إنه بسيط للاستخدام ويقلل من عتبة التشغيل.
مرونة أعلى وقابلية التوسع
يمكن تشغيل اختبار ترحيل الحماية بشكل مستقل أو توصيله بجهاز كمبيوتر. يمكن تكوينه وفقًا لاحتياجات المستخدم ، وإضافة أو تقليل الوظائف ، وهو مناسب لاختبارات الحماية المختلفة.
قدرات تسجيل البيانات وتحليلها قوية
يتمتع اختبار ترحيل الحماية بقدرات جيدة لتسجيل البيانات وتحليلها. يمكن أن ينقذ وتحليل بيانات الاختبار لفترة طويلة ، مما يوفر دعمًا قويًا لتشخيص الأعطال وتحسين الأداء.
قدرات المراقبة والإدارة عن بُعد
من خلال وظيفة المراقبة والإدارة عن بُعد ، يدعم اختبار ترحيل الحماية التشخيص والصيانة عن بُعد ، وتحسين كفاءة العمل واستقراره.
لماذا تختارنا
ركز على تصنيع معدات اختبار التتابع الحماية لمدة 21 عامًا ، وهو مورد محترف في الصين ، ويقدم أسعار المصانع!
مصنعنا
نحن شركة تصنيع OEM محترفة تعمل في البحث والتطوير ، ومبيعات وخدمة معدات اختبار الجهد العالي. لدينا الحق في الاستيراد والتصدير من قبل أنفسنا.
خدمات مخصصة
نستمع إلى أهداف عملائنا وتطلعاتها وبالتالي نوفر حلول تخصيص.
ضبط الجودة
يلتزم موظفونا ذوو الخبرة بخدمة مراقبة جودة صارمة وخدمة عملاء مدروسة وهي متاحة دائمًا لمناقشة متطلباتك وضمان رضا العملاء الكامل.
تطبيق واسع للمنتجات
لدينا خطوط إنتاج لأكثر من 108 منتجات مختلفة في مجال اختبار الجهد العالي ، وتستخدم على نطاق واسع في الطاقة الطاقة والنقل والمعادن والصناعة الكيميائية والتعدين وحفظ المياه.
البحث والتصميم
خلال مرحلة البحث والتصميم ، يمكن استخدام اختبار حماية الترحيل للتحقق من أداء أجهزة حماية الترحيل المطورة حديثًا ، مما يضمن تلبية متطلبات التصميم.
التكليف والتركيب
1. الاختبار الأولي: أثناء تكليف خطوط النقل الجديدة والمحطات الفرعية ، يتم استخدام اختبار ترحيل الحماية للتحقق من تثبيت جميع أجهزة الحماية وتكوينها بشكل صحيح. وهذا يشمل اختبار وظائف المرحلات ، قواطع الدوائر ، وغيرها من المعدات الوقائية.
2. التحقق من التكوين: تساعد المختبرين في ضمان تكوين إعدادات الحماية بشكل صحيح وفقًا لمواصفات التصميم والمعايير التنظيمية.
الصيانة والاختبار الدوري
1. الصيانة المجدولة: يتم استخدام اختبار ترحيل الحماية لإجراء اختبارات دورية على أجهزة الحماية للتحقق من أدائهم وتحديد أي مشكلات محتملة قبل أن تؤدي إلى حالات الفشل.
2. المعايرة: يتم استخدام اختبار ترحيل الحماية لمعايرة المرحلات وغيرها من المعدات الوقائية ، مما يضمن عملها ضمن معلمات محددة.
الاختبار الديناميكي والمراقبة في الوقت الفعلي
1. ويشمل ذلك الاختبار في ظل ظروف تحميل مختلفة وأحداث عابرة.
2. المراقبة في الوقت الفعلي: توفر بعض اختبار ترحيل الحماية المتقدم إمكانات مراقبة في الوقت الفعلي ، مما يسمح للمشغلين بمراقبة أداء أجهزة الحماية باستمرار والاكتشاف على أي حالات شاذة على الفور.
التدريب والتعليم
1. التدريب العملي: يتم استخدام اختبار ترحيل الحماية لأغراض التدريب ، وتوفير التدريب العملي للموظفين. هذا يساعدهم على فهم تشغيل أجهزة الحماية واختبارها.
2. تنمية المهارات: باستخدام المختبرين في الجلسات التدريبية ، يمكن للموظفين تطوير المهارات اللازمة لاستخدام المعدات في هذا المجال بفعالية.
محاكاة خطأ
يمكن لاختبار ترحيل الحماية محاكاة العديد من الأخطاء في نظام الطاقة ، مثل الدوائر القصيرة ، والأسلاك المكسورة ، والتأريض ، وما إلى ذلك ، لاختبار الأداء التشغيلي لجهاز حماية الترحيل في ظل ظروف الصدع المختلفة.
قياس المعلمة
يمكن للمختبر قياس المعلمات المختلفة لجهاز حماية الترحيل ، مثل التيار والجهد والطاقة ، وما إلى ذلك ، لتقييم ما إذا كان أدائه يفي بالمتطلبات.
ضبط التحقق من القيمة
من خلال إجراء اختبارات المحاكاة على جهاز حماية الترحيل ، يمكن للمختبر التحقق من قيمة الإعداد الخاصة به للتأكد من وجودها ضمن النطاق المحدد.
اختبار الوقت
يمكن للمختبر قياس وقت الإجراء ووقت الإرجاع بدقة لجهاز حماية الترحيل لتقييم أدائه.
وظيفة الاتصال
عادةً ما يكون لمختبري ترحيل الحماية الحديثة وظيفة اتصال ، والتي يمكنها تبادل البيانات مع المعدات التي تم اختبارها للحصول على معلومات أكثر شمولاً.
كيفية الحفاظ على اختبار ترحيل الحماية
الصيانة اليومية
● التنظيف: امسح سطح المعدات بانتظام بقطعة قماش ناعمة نظيفة لتجنب تراكم الغبار والتراب الذي قد يؤثر على أداء المعدات. وفي الوقت نفسه ، احرص على عدم استخدام عوامل التنظيف التي تحتوي على مواد تآكل لتجنب إتلاف المعدات.
● التفتيش: تحقق بانتظام ما إذا كانت أسلاك اتصال الجهاز فضفاضة أو تالفة ، واستبدلها في الوقت المناسب إذا لزم الأمر. في الوقت نفسه ، تحقق مما إذا كان هناك أي أشياء غريبة داخل المعدات وقم بتنظيفها إذا لزم الأمر.
● تبديد الحرارة: تأكد من مساحة تهوية كافية حول المعدات لتجنب بيئات درجات الحرارة العالية التي تؤثر على أداء المعدات. إذا سمحت الظروف ، يمكن استخدام معدات التبريد الإضافية مثل المعجبين.
صيانة منتظمة
● المعايرة: معايرة المعدات بانتظام بناءً على تردد الاستخدام وبيئتها لضمان دقة نتائج الاختبار.
● تحديثات البرامج: انتبه إلى معلومات تحديث البرنامج التي تصدرها الشركة المصنعة في الوقت المناسب ، وترقية المعدات للحصول على أداء أفضل ومزيد من الوظائف.
● فحص الأجهزة: فحص بانتظام مكونات الأجهزة الخاصة بالمعدات ، مثل أجهزة الاستشعار ، ولوحات الدوائر ، وما إلى ذلك إذا كان هناك أي ضرر أو شيخوخة ، استبدلها في الوقت المناسب.
التعامل مع الأخطاء
عندما تعطل المعدات ، فإن الخطوة الأولى هي تحديد سبب العطل. إذا كانت مشكلة غير أجهزة مثل التشغيل غير السليم أو العوامل البيئية ، فيجب تصحيحها وإعادة اختبارها في الوقت المناسب.
إذا كان العطل يمثل مشكلة في الأجهزة ، فاتصل بتصنيع المعدات أو موظفي الصيانة المهنية للتعامل معهم ، ولا يقومون بتفكيك المعدات بنفسك.
الصيانة والإصلاح
لتمديد عمر خدمة المعدات ، يوصى بإجراء أعمال الصيانة والإصلاح الشاملة مرة واحدة في السنة.
أثناء عملية الصيانة ، ينبغي إجراء فحص شامل للمعدات ، ويجب حل أي مشاكل موجودة على الفور. في الوقت نفسه ، ينبغي تنفيذ التشحيم الضروري والتنظيف على المعدات.
كيفية استخدام اختبار ترحيل الحماية؟
يمكن لاختبار ترحيل الحماية إجراء اختبار ترحيل التيار الزائد ، واختبار ترحيل الجهد ، واختبار ترحيل الجهد الزائد ، واختبار التتابع الوسيط ، واختبار ترحيل الوقت وغيرها من الاختبارات ، نستخدم اختبار ترحيل الحماية لإجراء هذه الاختبارات ، الطريقة المحددة هي كيف؟
اختبار التتابع الزائد
باستخدام برنامج "اختبار التيار المتردد" ، عندما يكون تيار تشغيل التتابع أقل من 35 أ ، يمكنك اختيار مرحلة التيار كمتغير ، وتحديد الخطوة الحالية المناسبة ، باستخدام الاختبار التلقائي أو اليدوي ، يمكن استخدام الوضع اليدوي لقياس قيمة الإجراء وقيمة الإرجاع ، يمكن للوضع التلقائي قياس قيمة الإجراء فقط.
عندما يكون تيار إجراء التتابع أكبر من 35 أ ، يمكن استخدام إخراج تيار متوازي من مرحلتين أو ثلاث مراحل ، فإن قيمة إخراج التيار المتوازية ثلاثية الطور هي 105A ، ثم يجب أن تكون مرحلة التيار المتوازي في نفس المرحلة ، وإلا لا يمكن استخدام الوضع المتوازي لتحديد تيارات متعددة كمتغيرات ، باستخدام اختبار تلقائي أو يدوي يمكن استخدام قيمة الإجراء وقيمة الإرجاع.
اختبار ترحيل الجهد
يُطلق على ترحيل الجهد المنخفض أيضًا ترحيل الجهد المنخفض ، وعادة ما يكون الاتصالات المغلقة عادةً ، وعادة ما تكون جهات الاتصال المفتوحة ، يمكنك اختيار قيمة الجهد العالي نسبيًا ، ثم تقليل الجهد بخطوة معينة حتى إجراء عملية ترحيل ، وسيتم استخدام "برنامج AC" المتمثل في التتوافق بشكل أساسي. الاتصال ، ستعرض الشاشة وقت الإجراء ، ولم يتم قطع قيمة الجهد ، باستخدام الدوران اليدوي للماوس ، ويقلل من الجهد حتى تتغير قيمة وقت الإجراء على الشاشة ، وهذه المرة يتم فتح التتابع عادةً ما يتم فتح التلامس ، وهو ما يعادل التتابع للعودة إلى الشاشة في هذا الوقت لعرض قيمة الجهد هو قيمة التصفية المنخفضة.
اختبار التتابع الجهد الزائد
تبني برنامج "AC Test". عندما يكون الجهد المقنن للتتابع أقل من 120 فولت ، يمكن استخدام قيمة الجهد الطور الواحد كمتغير للاختبار.
حدد خطوة الجهد والقيمة الأولية للجهد ، واستخدام الوضع التلقائي أو اليدوي لتنفيذ تغييرات الجهد حتى إجراء التتابع ، يمكن قياس الجهد الإجراء والقيمة الزمنية للإجراء ، كل جهد طور من الجهد 120 فولت ، عندما يكون الجهد المصنوع من التتابع تحت الاختبار أكبر من 120 فولت ، يمكن استخدام الجهد الجهدان للاختبار ، على سبيل المثال ،=75 V ، VA و VB اختلاف الطور 180 ، خط الجهد VAB=150 V ، لذلك عندما يكون الفرق بين الفولتية المرحلة 180؟ عندما يكون جهد الخط مساوياً لمجموع الفولتية الطورين ، يمكن أن يختلف جهد الجهد ثنائي الطور ، واختبار الاختبار التلقائي أو اليدوي للاختبار.
اختبار التتابع المتوسط
استخدم برنامج "DC Test" ، نطاق إخراج الجهد المفرد للبرنامج 0-10 v النطاق الحالي 0-30 a ، عندما يكون الجهد المسبق للمرحلة المتوسطة أقل من 110 فولت ، مع وجود جهد واحد ، يمكنك اختيار القيمة المبدئية. من خلال الدوران الأيسر ، الدوران الأيمن للفأر لتغيير قيمة الجهد حتى إجراء التتابع ، يكون الاختبار التلقائي هو الجهد عن طريق الخطوة أو ينقص تلقائيًا حتى تتمثل فاكهة الجهد الجهد المصنفة في الجهد الموثوق للمرحلة ، حيث تزيد حجم الجهد 22 من الجهد 220. يمكن اختبار استخدام الاختبار التلقائي أو اليدوي من خلال اختبار الجهد الإجراء ، وبعض المرحلات الوسيطة عبارة عن تنشيط حالي ومحتفظ بها الجهد ، ويمكن تحديد التيار أحادي الطور كما المتغير ، والخطوة الحالية المناسبة والقيمة الأولية للتيار ، ويمكن استخدام الاختبار التلقائي أو اليدوي لتغيير القيمة الحالية حتى يتم تشغيل الترحيل.
اختبار ترحيل الوقت
الجهد المقنن من التتابع الوقت عمومًا 220VDC ، وبشكل عام ، يمكن أن يعمل التتابع عند إضافة جهد التيار المستمر إلى 140 فولت.
(1) قم أولاً بقياس جهد عمل التتابع
يتم تعيين وقت إجراء التتابع على {0}}}. 5S ، يتم تعيين خطوة الجهد على -1. خط الجهد VAB متصل بملف الجهد من التتابع ، وضع الاختبار تلقائي. وضع الاختبار تلقائيًا ، يتم توصيل نقطة الوصول إلى التتابع بالقناة المفتوحة ، حيث تكون VA إيجابية و VB سلبية ، انقر فوق "ابدأ" ، أي VA يخرج 110 فولت DC ، ويتم تقليل VB إلى الجهد السلبي من البداية حتى إجراء عملية التتابع ، على سبيل المثال ، عند تغيير الفحص 150 ، فإنه يمكن تغييره إلى الفحص 150. الجهد لجعل إجراء التتابع ، ثم تشغيل "y" ، يتم تشغيل العلم المتغير. يمكن أيضًا استخدامها يدويًا لتغيير الجهد ببطء لجعل إجراء التتابع ، ثم تغيير الجهد في الاتجاه المعاكس لجعل الترحيل عودة ، وهذه المرة قيمة الجهد هي الجهد الإرجاع للتتابع.
(2) قياس وقت عمل التتابع
قم بتعيين VA كـ 110V ، VB كـ -110 v ، وصول VAB إلى ملف جهد التتابع ، والرحلات المفتوحة عادةً في قناة إدخال تبديل الاختبار ، وعادة ما يمكن توصيلها بقناة واحدة ، يجب تعيين الفاصل الزمني الزمني ليكون أكثر من وقت التصرف ، واختبار الاختبار. يمكن قياسها.

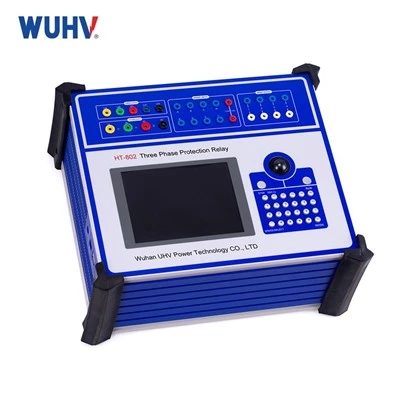

كيف يعمل اختبار ترحيل الحماية من ثلاث مراحل
اختبار ترحيل الحماية من ثلاث مراحل هو جهاز يستخدم للاختبار وتصحيح الأخطاء معدات حماية ترحيل ، ويستخدم بشكل أساسي لاكتشاف ما إذا كانت معدات حماية الترحيل تعمل بشكل صحيح. أثناء الاختبار ، سيقوم اختبار حماية التتابع ثلاثي المراحل بمحاكاة الأخطاء في نظام الطاقة للكشف عن نطاق تشغيل وحماية معدات الحماية. في الوقت نفسه ، يمكن أيضًا تعديل معلمات معدات حماية الترحيل للتكيف بشكل أفضل مع بيئة الاستخدام الفعلية.
على وجه التحديد ، مبدأ العمل هو كما يلي:
مولد الإشارة:يوجد مولد إشارة في الاختبار المستخدم لإنشاء إشارات كهربائية مختلفة. يمكن لهذه الإشارات محاكاة الجهد والتيار والمرحلة وما إلى ذلك بشكل منفصل.
جزء الإدخال:يتضمن جزء الإدخال إدخال الجهاز الكهربائي والإدخال إلى مولد الإشارة. تتمثل المدخلات في الجهاز الكهربائي في توصيل الجهاز الكهربائي المراد اختباره بالاختبار ، والمدخلات إلى مولد الإشارة هو إدخال واجهة إدخال الإشارة إلى الجهاز المراد اختباره من خلال الاختبار.
جزء التحكم:جزء التحكم هو الجزء الأساسي من اختبار ترحيل الحماية من ثلاث مراحل ، مع إمكانيات التشغيل الرياضية والمنطقية عالية السرعة والقيام العالي السرعة.
قسم الإخراج:يتم استخدام قسم الإخراج لتسجيل نتائج الاختبار وعرضها ، والتي يمكن أن تخرج الصور والبيانات الرقمية للمهندسين لتقييم وتحليل.
مصنعنا
ركز على تصنيع معدات اختبار التتابع الحماية لمدة 21 عامًا ، وهو مورد محترف في الصين ، ويقدم أسعار المصانع!
Wuhan UHV Power Technology Co. ، Ltd. تأسست في عام 2021 ، وتقع في منطقة تطوير التكنولوجيا الجديدة في Wuhan East Lake ولديها وصول مريح للنقل. نحن شركة تصنيع محترفة على OEM تعمل في البحث والتطوير والبيع وخدمة معدات اختبار الجهد العالي بما في ذلك: نظام اختبار الرنين ، اختبار الجهد العالي ، اختبار المحولات ، اختبار الدوائر ، اختبار مقاومة التتابع ، مختبرات الكابلات ، مخابرات الصنع ، تنقل ، مخابرات البنية ، وتنقل ، وتنقل ، ومُختبر ، وتنقل ، ومؤسسة ، وتنقل ، مشروع الحفاظ على المياه. بالإضافة إلى ذلك ، حصلنا على CE و ISO9001 وشهادات أخرى. لا تبيع منتجاتنا جيدًا في الصين في البر الرئيسي ، ولكن أيضًا تم تصديرها إلى البلدان في جميع أنحاء العالم بما في ذلك ماليزيا وإندونيسيا وفيتنام والفلبين والمملكة العربية السعودية والإمارات العربية المتحدة وأمريكا والأستراليا والأرجنتين ، تشيلي ، البرازيل ، إلخ.
إذا كان لديك أي متطلبات ، فلا تتردد في الاتصال بنا ، وسنكون دائمًا على صواب هنا للخدمة لك. شعارنا: شركة تصنيع معدات الاختبارات الكهربائية الذكية ، مما يجعل عمل الاختبار الخاص بك أكثر سهولة.
