مقدمة المنتج

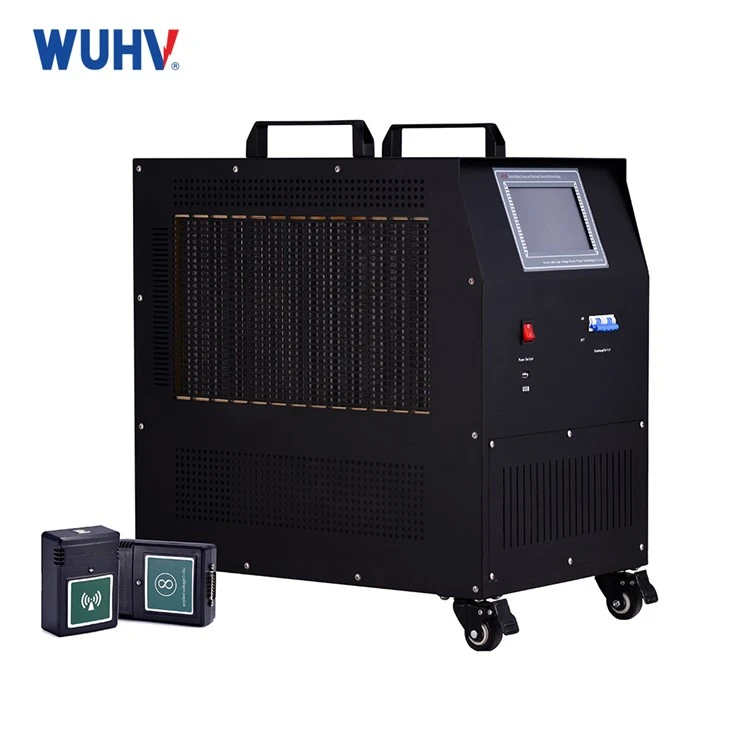

جهاز اختبار شحن وتفريغ البطارية ذو نطاق الجهد العريض UHV عبارة عن أداة متخصصة مصممة لاختبار أداء أنواع البطاريات المختلفة (حمض الرصاص-، أيون الليثيوم-، NiMH، NiCd، المكثفات الفائقة، وما إلى ذلك) تحت نطاقات جهد واسعة. فهو يدمج وظائف متعددة مثل الشحن والتفريغ واختبار الدورة واختبار السعة وقياس المقاومة الداخلية وتسجيل البيانات والتحليل. إنها أداة لا غنى عنها للبحث والتطوير في البطاريات، ومراقبة جودة الإنتاج، وتقييم الأداء، وتكامل النظام، والصيانة.
التقنيات الرئيسية ومواصفات الأداء
دقة عالية: دقة قياس الجهد/التيار عادةً ±0.05% FS أو أفضل؛ دقة السعة ±0.1% أو أفضل.
ثبات عالٍ: يحافظ على ثبات الإخراج والقياس أثناء الاختبار المطول.
استجابة ديناميكية عالية: يستجيب بسرعة لتغييرات الوضع وتغييرات خطوة التيار/الطاقة.
معدل أخذ العينات العالي: يلتقط بسرعة التغيرات اللحظية في الجهد/التيار.
تبريد قوي: أنظمة التبريد الفعالة (الهواء/الماء) ضرورية لتشغيل الطاقة العالية-الموثوقة.
حماية أمان متعددة -مستويات: الجهد الزائد-، الجهد المنخفض-، التيار الزائد-، درجة الحرارة الزائدة-، القطبية العكسية، الدائرة القصيرة-، الحماية من السعة الزائدة-، وما إلى ذلك، مما يضمن سلامة الاختبار.
واجهات الاتصال: تشتمل عادةً على RS232/RS485 وUSB وLAN (Ethernet) وCAN للتحكم عن بعد ونقل البيانات والتكامل في أنظمة الاختبار الآلية.
التصميم المعياري (بعض نماذج الطاقة-العالية/العالية-): يتم تحقيق قابلية التوسع في الطاقة عن طريق موازنة الوحدات لتحقيق المرونة.
المعلمات التقنية
|
وضع العمل |
يمكن استخدامه في جهاز واحد، ويمكن استخدامه في وقت واحد، ويمكن التحكم فيه عن بعد ومراقبة الحالة |
|||
|
شحن الجهد |
10-300V |
10-600V |
||
|
الشحن الحالي |
0-40A |
0-60A |
0-20A |
|
|
جهد التفريغ |
10-300V |
10-600V |
||
|
تيار التفريغ |
10~19V:0~50A; 19~180V:0~100A; 180~300V:0~50A; |
10~19V:0~50A; 19~180V:0~100A; 180~300V:0~50A; |
10~19V:80A ; 19~180V:120A; 180~300V:80A; 300~600V:50A; |
|
|
الدقة الحالية |
1% |
|||
|
دقة الجهد |
0.5% |
|||
|
دقة الجهد مونومر |
0.2% |
|||
|
الجهد مونومر |
0.500 فولت-16.00 فولت (القرار 1 ميجا فولت) |
|||
|
وقت تفريغ الشحنة |
0 ~ 99 ساعة و 59 دقيقة |
|||
|
مزود الطاقة |
التيار المتردد: 220 فولت/380 فولت |
|||
|
البعد |
461 × 225 × 390 ملم3 |
|||
|
وزن |
شاحن واحد: 17.5 كجم؛ شاحنين: 20 كجم |
|||
|
طريقة التعامل |
عجلة عالمية صناعية |
|||
بيئة العمل
|
تبديد الحرارة |
تبريد الهواء القسري |
|
درجة حرارة |
نطاق العمل: -5 ~ 50 درجة درجة حرارة التخزين: -40 ~ 70 درجة |
|
رطوبة |
بالنسبة للرطوبة 0 ~ 90% (40±2 درجة) |
|
ارتفاع |
الارتفاع المقدر: 4000 م |
|
ضوضاء |
﹤60 ديسيبل |
العمل إمدادات الطاقة
|
الجهد االكهربى |
نظام سلكي واحد-مرحلة ثالثة-: 220 فولت تيار متردد (- 20% ~ +30%)، التردد: 45 ~ 65 هرتز |
|
تحمل اختبار الجهد |
الإدخال - الإسكان: 2200 فولت تيار مستمر 1 دقيقة |
|
الإدخال-الإخراج: 2200 فولت تيار مستمر، 1 دقيقة |
|
|
الإخراج - السكن: 700 فولت تيار مستمر 1 دقيقة |
|
|
حماية |
تلبية EN610950 |

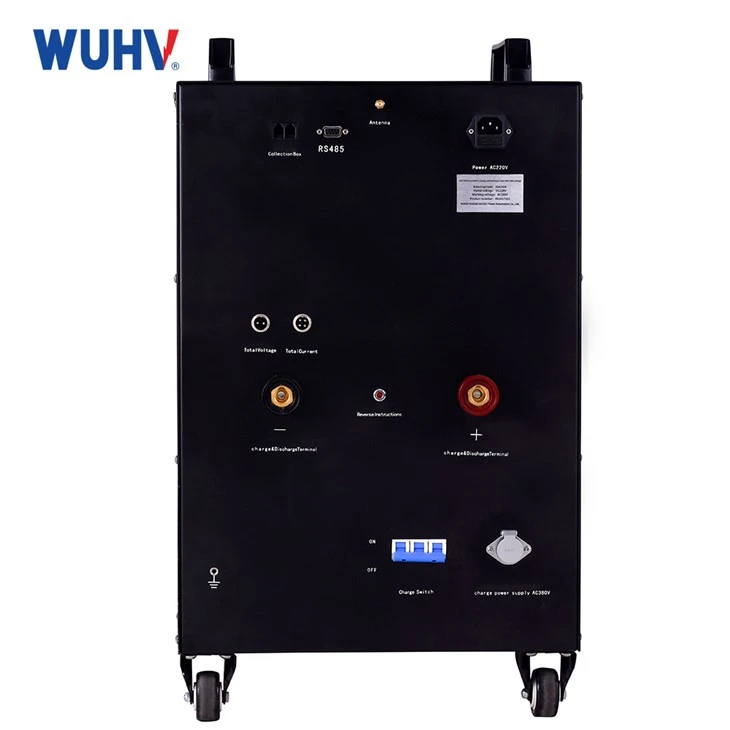

الأسلاك
|
مدخل التيار المتردد |
مقبس جيجا بايت، مناسب لـ 1 ~ 1.5 ملم2كابل |
|
إخراج العاصمة |
الصك 25 ملم2قابس توصيل سريع للكابل (أحمر إيجابي أسود سلبي) |
مجالات التطبيق الأساسية
تصنيع البطاريات ومراقبة الجودة: اختبار المنتج النهائي، أخذ عينات الدفعة، اختبار النوع.
البحث والتطوير في البطارية: تقييم الأداء ودورة الحياة وسلامة المواد/الهياكل/العمليات الجديدة.
صناعة المركبات الكهربائية/الأدوات الكهربائية: اختبار الأداء، والاتساق، وعمر الدورة، ومحاكاة دورة العمل لخلايا البطارية، والوحدات، والحزم.
تكامل وتشغيل نظام تخزين الطاقة (ESS): اختبار القدرة والكفاءة ودورة الحياة واتساق مجموعات/أنظمة البطاريات؛ صيانة النظام والتشخيص.
الاتصالات/مراكز البيانات/UPS: اختبار أداء وصحة بطاريات الطاقة الاحتياطية.
إعادة تدوير البطارية والعمر-الثاني: تقييم القيمة المتبقية وسهولة استخدام البطاريات المتوقفة.
معاهد البحوث ومختبرات الاختبار: أبحاث أداء البطارية، واختبار الامتثال للمعايير.
