مقدمة المنتج

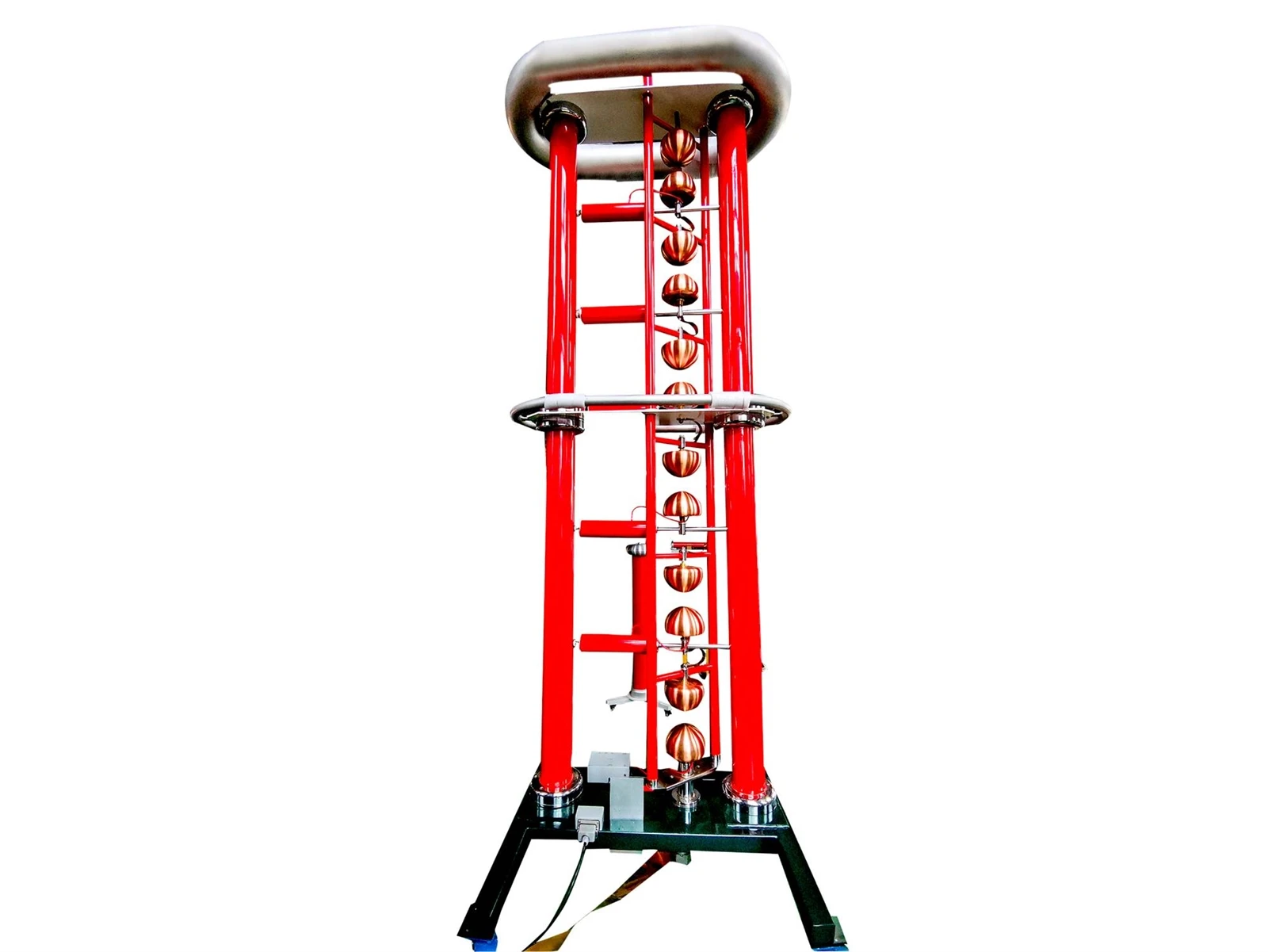

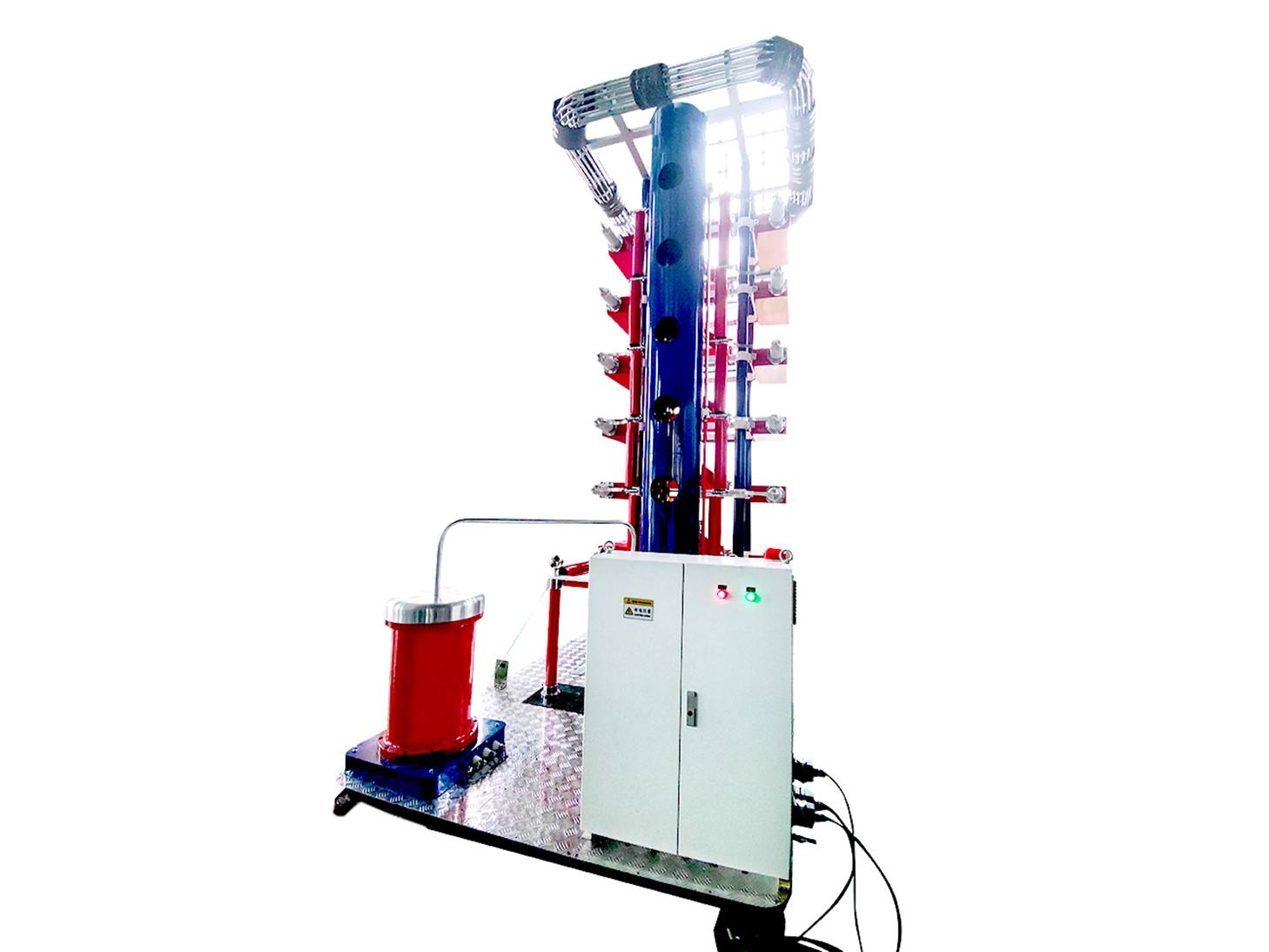

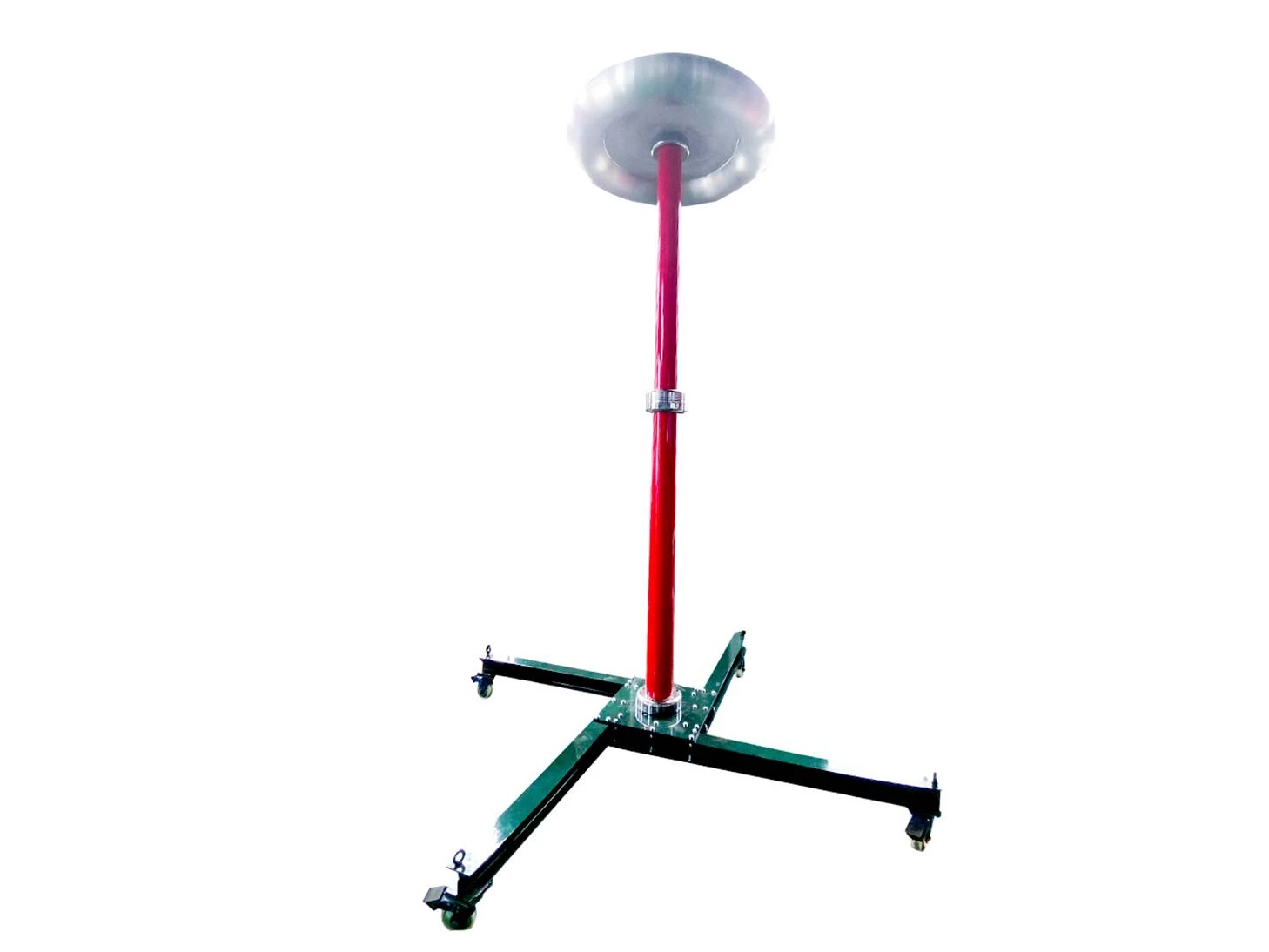

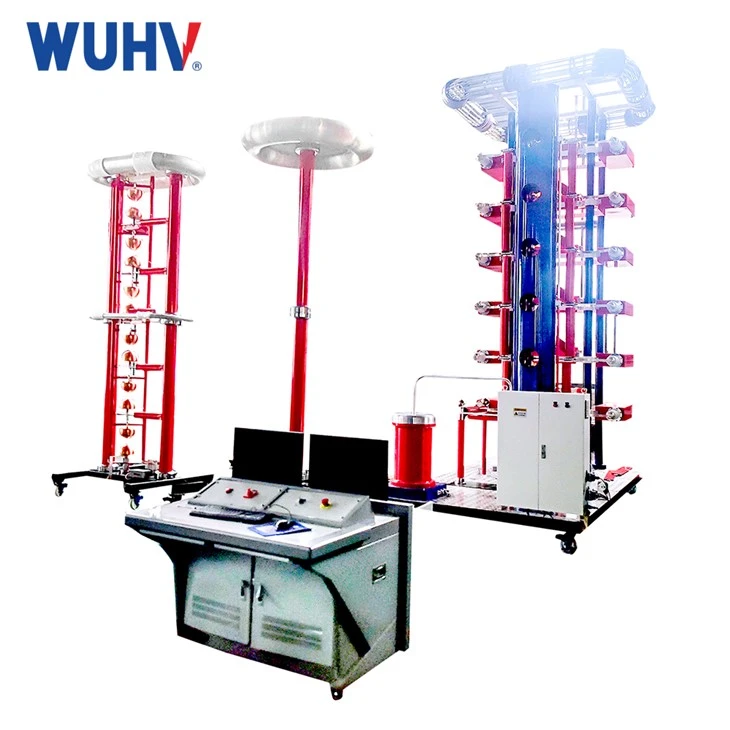

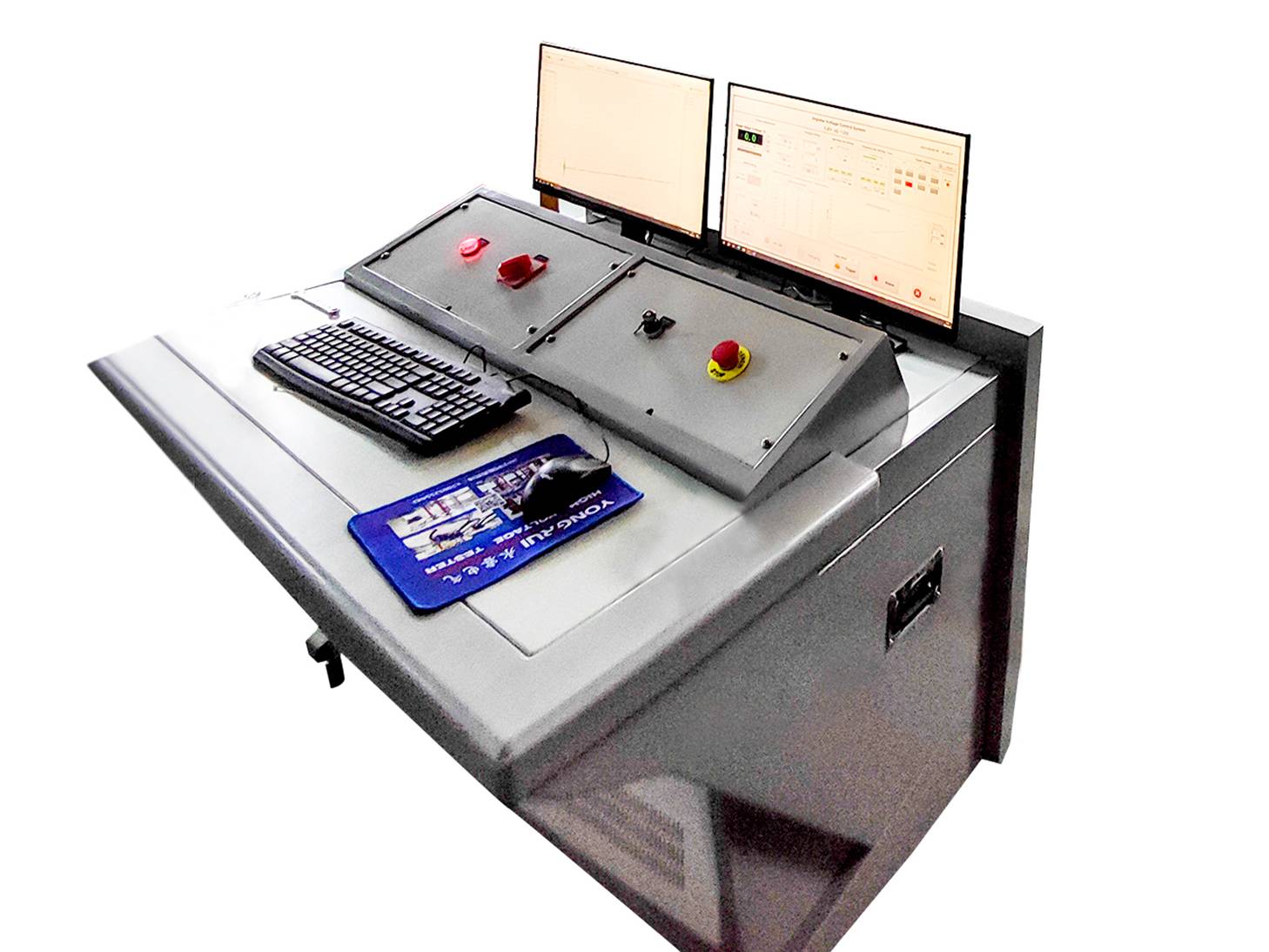

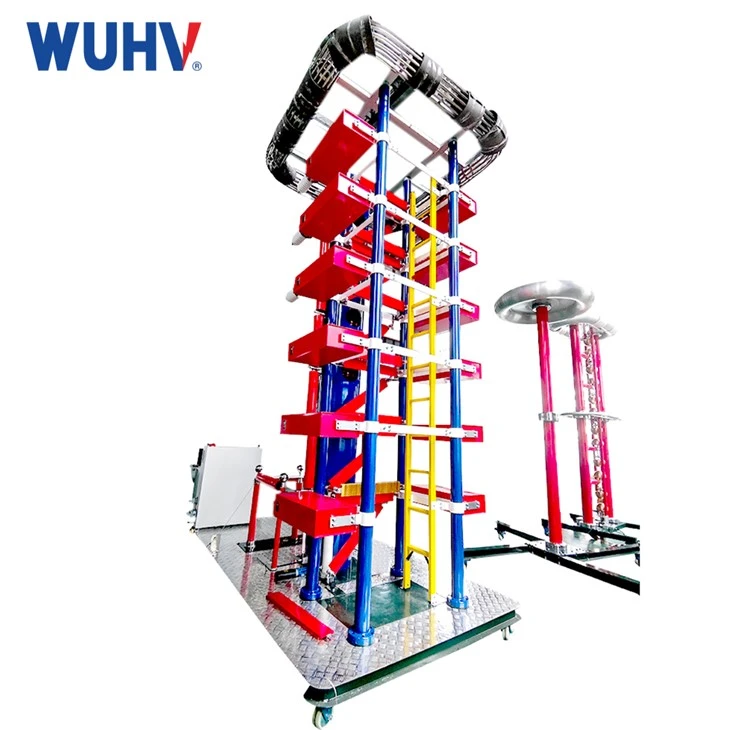

مجموعة اختبار جهد نبضة البرق هي جهاز إمداد طاقة يحاكي البرق وتشغيل الجهد الزائد وغيره من الفولتية النبضية. إنه يستخدم بشكل أساسي في مقاومة الجهد الكهربي العازل وانهيار النبض العازل والتفريغ وغيرها من الاختبارات لاختبار أداء العزل لمعدات الطاقة. من خلال محاكاة أشكال موجية مختلفة مثل الموجة الكاملة لجهد نبض البرق، وموجة قطع جهد نبض البرق، وموجة الجهد النبضي التشغيلي، يمكن لمولد نبضات البرق تقييم استجابة معدات الطاقة بدقة في ظل ظروف الجهد الشديد.

المعلمات التقنية

مستوى الجهد	إعدادات	كائن الاختبار
100 كيلو فولت/5 كيلو جول
200 كيلو فولت 5 كيلو جول	لا يوجد جهاز اقتطاع أو راسم الذبذبات أو بطاقة الاقتناء	مفاتيح مستوى 6-10KV والعوازل؛ اختبار موجة البرق الكاملة للجهد الكهربي، شكل الموجة 1.2/50us
200 كيلو فولت 10 كيلو جول	لا يوجد جهاز اقتطاع أو راسم الذبذبات أو بطاقة الاقتناء	مفاتيح مستوى 6-10KV والعوازل؛ واختبار الموجة الكاملة لجهد نبض البرق للمحولات والمحاثات المتبادلة دون متطلبات اختبار القطع، شكل الموجة 1.2/50us
200 كيلو فولت 10 كيلو جول	يوجد جهاز اقتطاع أو راسم الذبذبات Tektronix 1102 أو بطاقة الاقتناء	مفاتيح مستوى 6-10KV والعوازل؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
300 كيلو فولت 7.5 كيلو جول	لا يوجد جهاز اقتطاع أو راسم الذبذبات أو بطاقة الاقتناء	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ اختبار موجة البرق الكاملة للجهد الكهربي، شكل الموجة 1.2/50us
300 كيلو فولت 15 كيلو جول	لا يوجد جهاز اقتطاع أو راسم الذبذبات Tektronix 1102 أو بطاقة الاقتناء	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ واختبار الجهد الكهربي لنبضة البرق الكاملة للمحولات والمحاثات المتبادلة دون متطلبات اختبار قطع الشكل الموجي، شكل الموجة 1.2/50us
300 كيلو فولت 15 كيلو جول	جهاز قطع أحادي المرحلة بقدرة 300 كيلو فولت أو راسم الذبذبات أو بطاقة الاستحواذ	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
300 كيلو فولت 30 كيلو جول	جهاز قطع أحادي المرحلة بقدرة 300 كيلو فولت، أو راسم الذبذبات Tektronix 2012 أو بطاقة الاكتساب	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
400 كيلو فولت 10 كيلو جول	لا يوجد جهاز اقتطاع، الذبذبات	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ اختبار موجة البرق الكاملة للجهد الكهربي، شكل الموجة 1.2/50us
400 كيلو فولت 20 كيلو جول	جهاز قطع أحادي المرحلة 400 كيلو فولت، راسم الذبذبات	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
400 كيلو فولت 20 كيلو جول	لا يوجد جهاز اقتطاع أو راسم الذبذبات أو بطاقة الاقتناء	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ واختبار الموجة الكاملة لجهد نبض البرق للمحولات والمحاثات المتبادلة دون متطلبات اختبار القطع، مع شكل موجة يبلغ 1.2/50us؛
400 كيلو فولت 30 كيلو جول	جهاز قطع أحادي المرحلة 300 كيلو فولت، راسم الذبذبات	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
400 كيلو فولت 40 كيلو جول	لا يوجد جهاز اقتطاع أو راسم الذبذبات أو بطاقة الاقتناء	مفاتيح وعوازل مستوى 10-35 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
600 كيلو فولت 15 كيلو جول	جهاز انحدار -مرحلة واحدة بقدرة 600 كيلو فولت، بطاقة اقتناء	مفتاح مستوى 10-35KV؛ واختبار الموجة الكاملة لجهد البرق العازل مع متطلبات اختبار الموجة شديدة الانحدار، الموجي 1.2/50us؛ موجة حادة
600 كيلو فولت 30 كيلو جول	جهاز قطع أحادي المرحلة 400 كيلو فولت، راسم الذبذبات	مفاتيح وعوازل مستوى 10-66 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
500 كيلو فولت 30 كيلو جول	جهاز اقتطاع أحادي المرحلة، راسم الذبذبات
800 كيلو فولت 20 كيلو جول		مفاتيح وعوازل مستوى 10-110 كيلو فولت؛ واختبار الجهد الكهربي لنبضة البرق الكاملة للمحولات والمحاثات المتبادلة دون متطلبات اختبار قطع الشكل الموجي، شكل الموجة 1.2/50us
800 كيلو فولت 40 كيلو جول	لا يوجد جهاز اقتطاع، الذبذبات	مفاتيح وعوازل مستوى 10-110 كيلو فولت؛ واختبار الجهد الكهربي لنبضة البرق الكاملة للمحولات والمحاثات المتبادلة دون متطلبات اختبار قطع الشكل الموجي، شكل الموجة 1.2/50us
800 كيلو فولت 40 كيلو جول	جهاز قطع 800 كيلو فولت، راسم الذبذبات	مفاتيح وعوازل مستوى 10-110 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us
800 كيلو فولت 80 كيلو جول	جهاز قطع 800 كيلو فولت، راسم الذبذبات	مفاتيح وعوازل مستوى 10-110 كيلو فولت؛ واختبار الجهد الكهربي لموجة البرق الكاملة للمحولات والمحاثات المتبادلة بمتطلبات شكل موجة تبلغ 1.2/50us؛ قطع الموجة 2-6us

احتياطات

1. تأكد من أن المعدات مؤرضة بشكل جيد لتجنب حوادث الصدمات الكهربائية الناجمة عن سوء التأريض.
2. يحتاج المشغلون إلى امتلاك المعرفة والمهارات المتعلقة بالسلامة، وأن يكونوا على دراية بخطوات التشغيل والاحتياطات الخاصة بالمعدات.
3. أثناء الاستخدام، من الضروري الحفاظ على مسافة آمنة لتجنب التعرض للإصابة بسبب جهاز التفريغ الخاص بمولد نبضات البرق.
4. بعد الاستخدام، من الضروري إيقاف تشغيل مولد نبضات البرق على الفور وإجراء صيانة المعدات وأعمال الصيانة.

صيانة المعدات

1. لضمان السلامة الشخصية وسلامة المعدات، من الضروري إجراء صيانة منتظمة للمولد. لتجنب تراكم الغبار، يجب مسح المولد بانتظام، ويجب الحفاظ على نظافة أسطح منصة العزل وقضيب العزل وما إلى ذلك.
2. أثناء التشغيل والخمول، يجب حماية المولد من الرطوبة. عندما تكون رطوبة الهواء المحيطة مرتفعة جدًا لفترة طويلة، يجب تهويتها وتجفيفها.
3. بعد فترة من الاستخدام، يجب إضافة زيت التشحيم إلى كل جزء من أجزاء ناقل الحركة الميكانيكي.
4. يجب حماية الطلاء شبه الموصل الموجود على سطح الجلبة الخزفية العلوية بالقرب من الحافة الوسطى لمحول مقوم الجهد العالي - بشكل جيد؛ إذا كان هناك كورونا قوي بسبب التآكل أو الفشل، فيجب رش طلاء مضاد للإكليل من أشباه الموصلات لجعل الهالة تختفي بشكل أساسي.
5. في حالة وجود تسرب للزيت أو حدوث ضجيج غير طبيعي في مكونات المولد، يجب إيقافه عن الاستخدام. ولا يمكن إعادة استخدامه إلا بعد الإصلاح واجتياز الاختبار.
6. إذا كان نظام نبض الإشعال لا يعمل بشكل صحيح، تحقق مما إذا كانت هناك دوائر قصيرة أو دوائر مفتوحة في أجزاء مختلفة من نظام نبض الإشعال وحلها.
