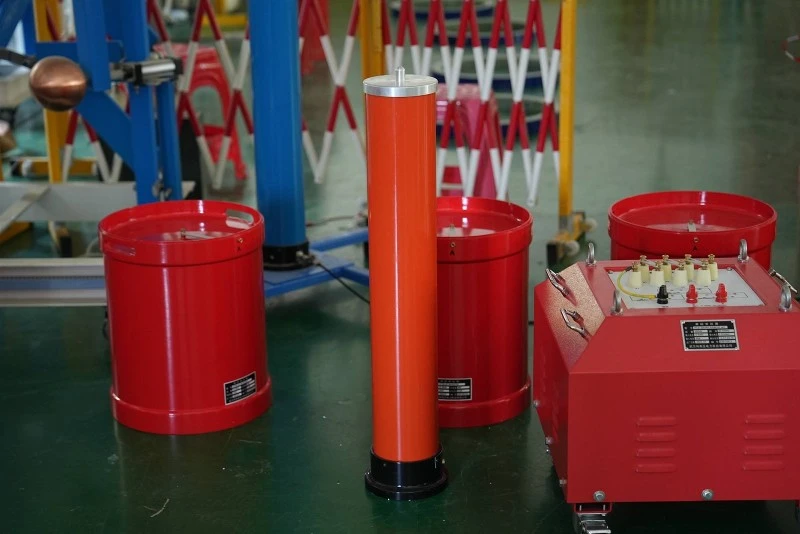

تصميم دائرة الرنين من سلسلة LC؟ Wuhan UHV متخصصة في إنتاجصدى السلسلة، مع مجموعة واسعة من اختيار المنتجات والاختبارات الكهربائية المهنية. للعثور علىصدى السلسلة، اختر ووهان UHV.
بحث في نظرية الدائرة
الرنين هو ظاهرة فيزيائية خاصة، والدوائر التي لها مثل هذه الخصائص تسمى دوائر الرنين. ليس لها قيمة بحثية عالية للغاية من الناحية النظرية فحسب، بل لديها أيضًا مجموعة واسعة من التطبيقات في المجالات الهندسية، مثل التكنولوجيا الكهربائية وتكنولوجيا الراديو وما إلى ذلك. ومع ذلك، فإن ظاهرة الرنين في نظام نقل وتوزيع الطاقة يمكن أن تعطل التشغيل العادي للنظام، لذلك يجب تجنبها.
في مجال تكنولوجيا الطاقة النبضية، هناك طريقتان شائعتان لشحن مكثفات تخزين الطاقة الأولية: الشحن بالجهد الثابت والشحن بالتيار الثابت. يعتمد الأول على محول تردد طاقة كبير الحجم وغالبًا ما يستخدم مقاومات الشحن للحد من طاقة الشحن، حيث تبلغ الطاقة التي تستهلكها مقاومات الشحن 50٪؛ غالبًا ما يستخدم الأخير دائرة شحن رنانة من سلسلة الجسر الكامل لتحقيق شحن تيار مستمر للمكثفات من خلال طريقة تعزيز "خطوة متساوية". إنه يتميز بمزايا الحجم الصغير، والكفاءة العالية، وكثافة الطاقة العالية، والملاءمة للأحمال مع اختلافات واسعة النطاق، مما يجعله مصدر طاقة مثاليًا لشحن المكثف. تشمل الوحدات الرئيسية التي تشكل مصدر طاقة الشحن الرنان لسلسلة الجسر الكامل محاثات ومكثفات رنانة وأجهزة طاقة ومحولات نبضية. تحدد هذه المقالة تصميم معلمات الوحدة هذه من خلال الحساب العددي وطرق المحاكاة، وتجري محاكاة دائرة كاملة لمزود طاقة الشحن الرنان لسلسلة الجسر الكامل المصمم استنادًا إلى برنامج محاكاة دائرة Pspice.
تجربة الرنين المتسلسل هي تجربة نموذجية في الدوائر. ترسم التجربة بشكل أساسي منحنى خاصية تردد السعة وتحدد عامل جودة الدائرة (قيمة Q) عن طريق قياس التيار (أو جهد الخرج عبر المقاوم) في دائرة سلسلة RLC كدالة للتردد.
في دائرة سلسلة RLC، عندما يتغير التردد f لمصدر إشارة جيبية دخل AC، تتغير أيضًا المفاعلة التحريضية والسعوية في الدائرة، ويتغير التيار في الدائرة أيضًا مع f. بأخذ القيمة الفعالة U o للجهد على المقاوم R كاستجابة، عندما تظل القيمة الفعالة U i لجهد الإدخال ثابتة، في ظل إثارات إشارة التردد المختلفة، يتم قياس قيمة U o. بعد ذلك، مع التردد f كمحور x- وU o/U i كمحور y- (بما أن U i يظل ثابتًا، يمكن أيضًا استخدام U o مباشرة كمحور y-)، يتم رسم منحنى سلس، وهو منحنى خاصية تردد السعة، المعروف أيضًا باسم منحنى الرنين، كما هو موضح في الشكل 1.
الشكل 1
