ما هي شروط الرنين لدائرة سلسلة RLC؟ ووهان UHV متخصصة في الإنتاجأجهزة الرنين التسلسلي، مع مجموعة واسعة من اختيار المنتجات والاختبارات الكهربائية المهنية. عند البحث عن أجهزة الرنين المتسلسلة، اختر Wuhan UHV.
1، نظرة عامة على خصائصرنين السلسلة والرنين الموازي

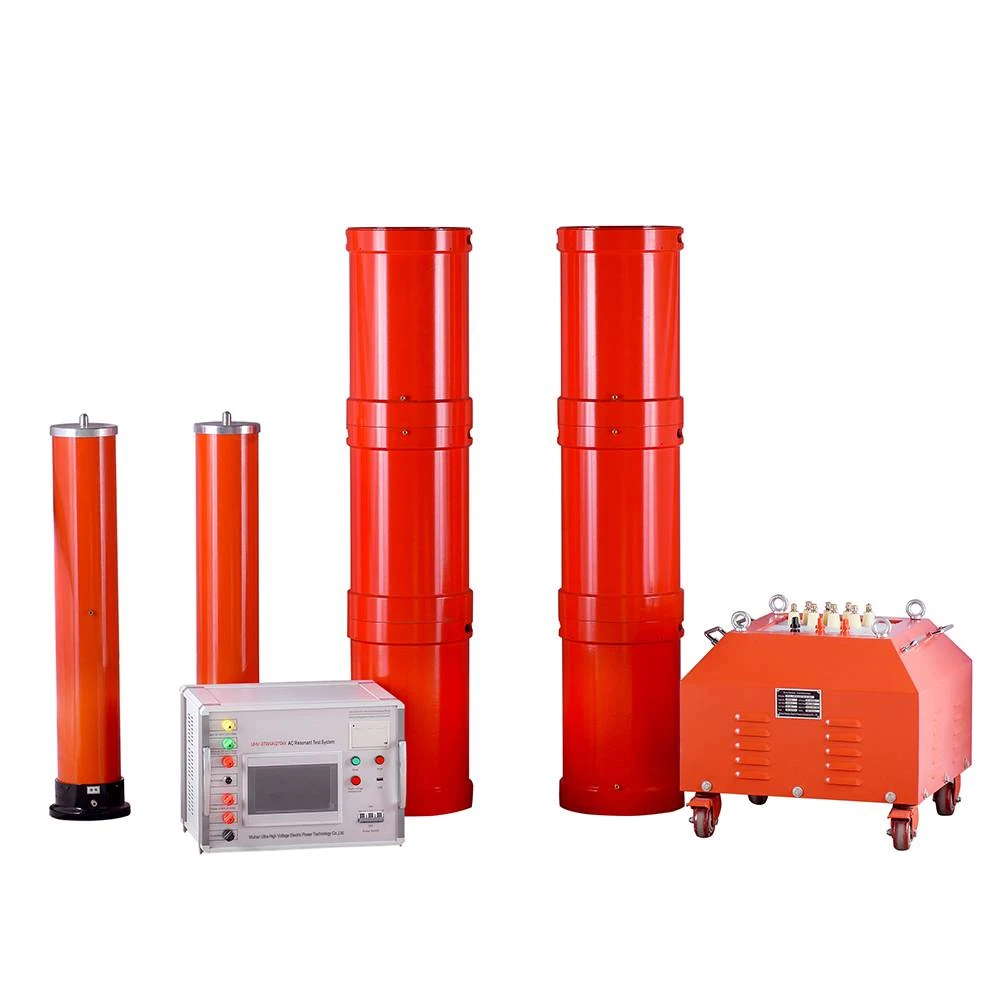

جهاز اختبار الرنين المتسلسل ذو التردد المتغير، المعروف أيضًا باسم الرنين المتسلسل، يتكون من مصدر طاقة متغير التردد، محول إثارة، مفاعل، ومقسم جهد سعوي. يشكل المكثف والمفاعل في عينة الاختبار اتصالاً رنينيًا متسلسلًا؛ يتم توصيل مقسم الجهد بالتوازي مع عينة الاختبار لقياس جهد الرنين على عينة الاختبار وتوفير إشارة حماية من الجهد الزائد؛ يقترن خرج طاقة تعديل التردد بدائرة الرنين التسلسلية من خلال محول الإثارة، مما يوفر طاقة الإثارة للرنين المتسلسل.
في الدائرة التي يتم فيها توصيل المحاثات والمكثفات بالتوازي، عندما يتسبب حجم المكثف بدقة في تطابق الجهد والتيار في الدائرة، أي عندما يستهلك المقاوم كل طاقة مصدر الطاقة ويصبح دائرة مقاوم، يُسمى ذلك بالرنين المتوازي. الرنين الموازي هو تعويض كامل، حيث لا يحتاج مصدر الطاقة إلى توفير طاقة رد الفعل، فقط الطاقة النشطة التي يتطلبها المقاوم.
أثناء الرنين، يتم تقليل التيار الإجمالي للدائرة، في حين أن تيار الفروع غالبًا ما يكون أكبر من التيار الإجمالي للدائرة. لذلك، يُعرف الرنين الموازي أيضًا بالرنين الحالي. عندما يحدث الرنين المتوازي، يتدفق تيار كبير عبر المكونات الحثية والسعوية، مما قد يسبب حوادث مثل ذوبان صمامات الدائرة أو حرق المعدات الكهربائية؛ ولكن في الهندسة الراديوية، غالبًا ما يتم استخدامه لاختيار الإشارات وإزالة التداخل.
2، خصائص الدائرة صدى السلسلة والرنين الموازي
خصائص دائرة الرنين المتسلسل
1. الحد الأدنى لقيمة المعاوقة الإجمالية: Z=R+j (wl-1/wc)=R;
2. عندما يكون جهد مصدر الطاقة ثابتًا، يكون التيار عند الحد الأقصى؛ أنا=أنا0=U/|Z|=U /R;
3. الدائرة مقاومة، وقد يكون جهد المكثف أو المحث أعلى من جهد مصدر الطاقة.
خصائص دائرة الرنين المتوازية
1. عندما يكون الجهد ثابتًا، يقل التيار أثناء الرنين؛
2. الحد الأقصى للمقاومة الإجمالية.
3. الدائرة مقاومة، وقد يكون التيار الفرعي أكبر من التيار الإجمالي.
من خلال تحليل رنين الدائرة، يمكننا فهم خصائص دوائر الرنين. وفي التكاثر العملي، يجب أن نستخدم نقاط قوتهم ونتجنب نقاط ضعفهم.
3، خصائص المنتجصدى السلسلة والرنين الموازي
الخصائص الرئيسية للمنتجات الرنانة سلسلة
1. يتم تقليل سعة الطاقة المطلوبة بشكل كبير
يستخدم جهاز اختبار الرنين المتسلسل مفاعل الرنين وسعة كائن الاختبار لتوليد الرنين، وبالتالي الحصول على الجهد العالي المطلوب والتيار العالي. في النظام بأكمله، يحتاج مصدر الطاقة فقط إلى توفير جزء الاستهلاك النشط من النظام. ولذلك، فإن مصدر الطاقة المطلوب للاختبار هو فقط 1/Q أضعاف قدرة الاختبار (Q هو عامل الجودة).
2. لقد تم تخفيض وزن وحجم المعدات بشكل كبير
في سلسلة إمداد طاقة الرنين، لا يتم التخلص فقط من جهاز تنظيم جهد الطاقة الكبير-ومحول اختبار تردد الطاقة العادي-العادي، ولكن يتطلب مصدر طاقة إثارة الرنين فقط 1/Q من سعة الاختبار، مما يقلل بشكل كبير من وزن النظام وحجمه، عادةً من 1/5 إلى 1/10 من أجهزة الاختبار العادية.
3. تحسين شكل موجة الجهد الناتج
مصدر طاقة الرنين عبارة عن دائرة ترشيح رنانة يمكنها تحسين تشويه شكل موجة جهد الخرج، والحصول على موجة جيبية جيدة، ومنع الانهيار الكاذب لعينة الاختبار بشكل فعال بسبب القمم التوافقية.
4. منع تيارات الدائرة القصيرة-الكبيرة من حرق نقطة الخطأ
في حالة الرنين، عندما تنكسر نقطة الضعف في عزل عينة الاختبار، تنفصل الدائرة على الفور (تتغير السعة، ولا تلبي حالة الرنين)، وينخفض تيار الدائرة بسرعة إلى 1/Q من تيار الاختبار العادي. ومع ذلك، عند استخدام الرنين المتوازي أو محولات الاختبار التقليدية لاختبار جهد تحمل التيار المتردد، فإن تيار الانهيار يزيد على الفور بعشرات المرات. بالمقارنة مع الاثنين، فإن تيار الدائرة القصيرة-يختلف مئات المرات عن تيار الانهيار. لذلك، يمكن للرنين المتسلسل أن يحدد بشكل فعال نقاط ضعف العزل دون القلق من تيارات الدائرة القصيرة- الكبيرة التي تحرق نقطة الخلل.
5. لن يكون هناك استرداد للجهد الزائد
عندما تتعرض عينة الاختبار للانهيار والوميض، بسبب فقدان ظروف الرنين، يختفي الجهد العالي على الفور، وينطفئ القوس على الفور، ويتم تنشيط الدائرة الواقية للجهاز، ويتم قطع الإخراج.
الخصائص الرئيسية لمنتجات الرنين المتوازي
يعد ضبط الرنين المتوازي وتعزيزه مستقرين للغاية، ويمكن إجراء الضبط عند الفولتية المنخفضة. تعتمد عملية الضبط على حجم التيار على جانب الجهد العالي لمحول التعزيز. عندما ينخفض التيار إلى الحد الأدنى، تكون نقطة الرنين، ومن ثم يتم تعزيز الجهد إلى الجهد المطلوب. بالنسبة للضبط التلقائي، من السهل أيضًا التحكم فيه ويمكن تجنب تذبذبات الجهد أثناء عملية ضبط خطوط السلسلة.
