سلسلة اختبار تحمل الجهد الرنان؟ Wuhan UHV متخصصة في إنتاجصدى السلسلة، مع مجموعة واسعة من اختيار المنتجات والاختبارات الكهربائية المهنية. للعثور علىصدى السلسلة، اختر ووهان UHV.

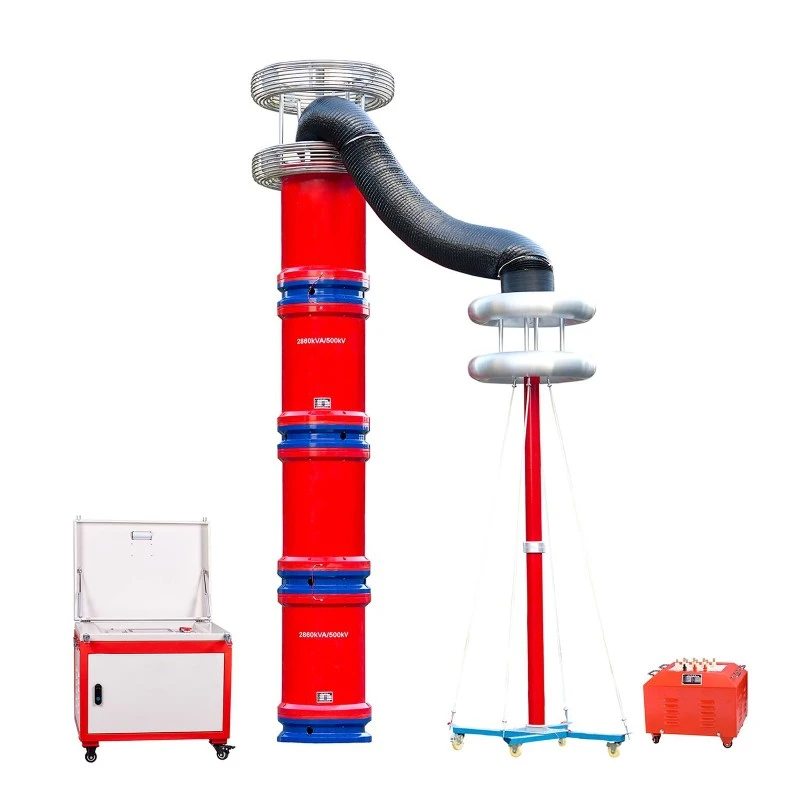

سلسلة اختبار تحمل الجهد الرنان: باستخدام مبدأصدى السلسلة، عن طريق ضبط تردد الخرج لوحدة التحكم بالتردد المتغير، تخضع محاثة L للمفاعل في الدائرة والسعة C لعينة الاختبار لرنين متسلسل، وجهد الرنين هو الجهد المطبق على عينة الاختبار. يُستخدم هذا الجهاز على نطاق واسع في صناعات مثل الطاقة والمعادن والبترول والهندسة الكيميائية، كما أنه مناسب للعينات السعة -ذات السعة العالية والجهد العالي- مثل المولدات والمحولات ونظم المعلومات الجغرافية والتسليم والاختبارات الوقائية للكابلات والمحولات والبطانات المرتبطة بالجهد العالي-المتقاطع-، وما إلى ذلك.
مبدأ العمل من الرنين المتسلسل تحمل اختبار الجهد
يتم توفير الطاقة من خلال وحدة تحكم تعديل التردد، ويتم تعزيز جهد الاختبار في البداية بواسطة محول الإثارة لتطبيق الجهد العالي على المفاعل L وعينة الاختبار CX. عن طريق تغيير تردد الخرج لوحدة التحكم في تعديل التردد، تكون الدائرة في حالة رنين متسلسل؛ اضبط جهد الخرج لوحدة التحكم بالتردد المتغير لتحقيق قيمة الجهد المطلوبة للجهد العالي في عينة الاختبار. يعتمد تردد الرنين للدائرة على السعة CX لعينة الاختبار والتحريض L للمفاعل.
طريقة اختبار جهاز اختبار جهد الرنين المتسلسل
أولاً، قم بخفض الجهد المنخفض إلى نقطة الرنين للنظام، ثم قم بزيادة سعة جهد الاختبار للوصول إلى قيمة الجهد المحددة في عينة الاختبار. بعد الحفاظ على الوقت المحدد عند الجهد الثانوي، قم بخفض الجهد إلى الصفر لإكمال عملية الاختبار بأكملها
عطل وأسباب سلسلة اختبار تحمل جهد الرنين
1. لا يمكن للمضيف العثور على نقطة الرنين.
السبب: نقطة الرنين للنظام خارج نطاق تردد الإخراج للمضيف؛ خطأ في أسلاك النظام؛ النظام غير مؤرض بشكل موثوق؛ إشارة ردود الفعل لأخذ العينات ذات الجهد العالي إلى دائرة مفتوحة أو اتصال غير موثوق به ؛ عينة الاختبار بها عطل.
2. إعادة ضبط المضيف.
السبب: تقلبات في إمدادات الطاقة للمضيف؛ تدخل المجال المغناطيسي القوي الخارجي؛ المضيف غير مؤرض بشكل موثوق؛
3. قيمة Q المنخفضة تعني أن الجهد لا يمكن أن يرتفع أو لا يرتفع عالياً.
السبب: (1) سعة المفاعل لا تتطابق مع عينة الاختبار، ولا يمكن العثور على نقطة الرنين بدقة؛
(2) فقدان العينة مرتفع وقيمة النظام Q منخفضة جدًا؛
(3) الجهد الناتج ذو الجهد العالي لمحول الإثارة منخفض.
(4) سلك التوصيل ذو الجهد العالي- طويل للغاية أو لا يستخدم خط تفريغ الجهد العالي-
