ما هي وظيفة دائرة الرنين التسلسلية؟ ووهان UHV متخصصة في الإنتاجأجهزة الرنين التسلسلي، مع مجموعة واسعة من اختيار المنتجات والاختبارات الكهربائية المهنية. عندما تبحث عنأجهزة الرنين التسلسلي، اختر ووهان UHV.

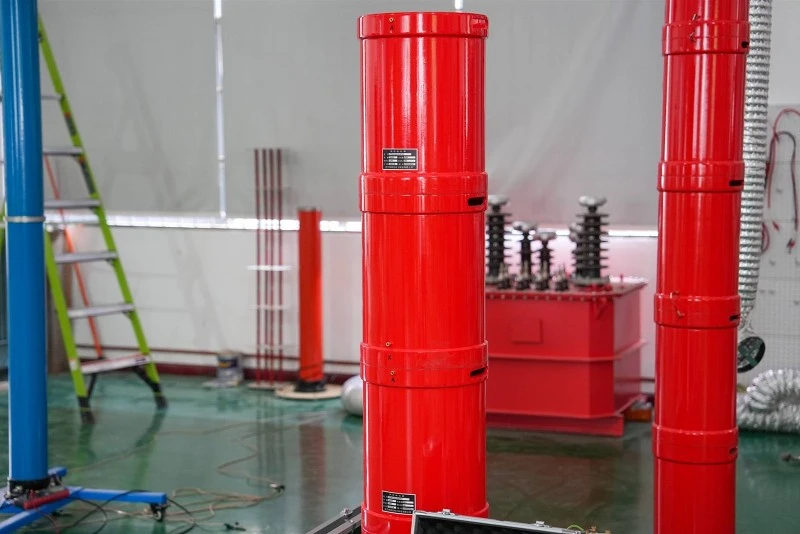

كما يوحي الاسم، يشير المفاعل المتسلسل إلى مفاعل (مغوي) متصل على التوالي في دائرة. في صناعة تعويض الطاقة التفاعلية والتحكم التوافقي، يشير المفاعل المتسلسل بشكل أساسي إلى مفاعل متصل على التوالي بمكثف. بعد توصيل المفاعل والمكثف على التوالي، يشكلان دائرة رنين، والتي تلعب دورًا في الإزالة التوافقية أو الترشيح. دور المفاعل في دائرة الرنين هو كما يلي:
1.1 تقليل الارتفاع المفاجئ والتردد المفاجئ لبنك المكثف. تقليل الارتفاع المفاجئ والتردد المفاجئ لبنك المكثف لحماية المكثفات وتسهيل اختيار المعدات الداعمة. بعد تركيب مفاعل متسلسل، يمكن كبح تيار التدفق الختامي إلى أقل من 1+ الجذر التربيعي لمقلوب معدل التفاعل. يتطلب المعيار الوطني GB50227-2008 أن يقتصر تيار التدفق على أقل من 20 ضعف التيار المقدر للمكثف (عادةً حوالي 10 مرات). من أجل تجنب التضخيم التوافقي (الجر التوافقي)، من الضروري أن تكون خصائص فولت أمبير للمفاعل المتسلسل خطية قدر الإمكان. عندما تكون توافقيات الشبكة صغيرة، استخدم المفاعلات التي تحد من تدفق التيار؛ يمكن لمعدل مفاعلة يبلغ حوالي 0.1% -1% أن يحد من تيار التدفق إلى أقل من 10 أضعاف التيار المقنن، مما يقلل من الفقد النشط للمفاعل. علاوة على ذلك، فإن المفاعل ذو حجم صغير، ويحتل مساحة صغيرة، ومن السهل تركيبه في خزانة المكثف. إن استخدام هذا النوع من المفاعلات اقتصادي وموفر للطاقة.
1.2 قم بتكوين دائرة رنين كاملة مع بنك المكثف لتصفية التوافقيات الفرعية المميزة. بعد الضبط الكامل للمفاعلة الحثية لمفاعل المرشح المتسلسل والمفاعلة السعوية للمكثف، يتم تشكيل مرشح تيار متردد بتوافقيات فرعية مميزة لتصفية توافق فرعي مميز معين، وبالتالي تقليل تشويه الجهد لذلك التوافقي الفرعي على الناقل، وتقليل التيار التوافقي الفرعي المميز على الخط، وتحسين جودة الطاقة للشبكة الموردة للحافلة.
1.3 قم بتكوين دائرة رنين جزئي مع بنك المكثف لقمع التوافقيات الفرعية المميزة. الشرط الأساسي هو الحصول على فهم واضح للحالة التوافقية في شبكة الطاقة، وتحديد ما إذا كانت هناك معدات تصحيح كبيرة، وأفران القوس الكهربائي، ومطاحن الدرفلة وغيرها من الأحمال التي يمكنها توليد توافقيات في مستخدمي الطاقة المحيطين، وما إذا كانت هناك محولات ومحركات ذات جهد عالي-عالية الجهد- ذات أداء ضعيف. حاول قياس القيمة الفعلية للتوافقي في شبكة الطاقة قدر الإمكان، ثم قم بتكوين المفاعلات المناسبة بناءً على المكونات التوافقية الفعلية.
1.4 زيادة ممانعة الدائرة القصيرة-، وتقليل سعة الدائرة القصيرة-، وتقليل تيار الدائرة القصيرة-. تم تجهيز فرع تعويض الطاقة التفاعلية بمفاعل متسلسل مسبقًا. عند حدوث عطل في المكثف، مثل انهيار لوحة المكثف أو انهيار الأرض، يوفر النظام تيار دائرة قصيرة-من خلال مقاومة النظام ومقاومة المفاعل التسلسلي. نظرًا لأن مقاومة المفاعل المتسلسل أكبر بكثير من مقاومة النظام، فإنه يقلل بشكل فعال من قدرة الدائرة القصيرة- للمكثف أثناء أعطال الدائرة القصيرة-، مما يضمن أن قاطع دائرة التوزيع يمكنه فصل تيار الدائرة القصيرة- وتحسين أداء السلامة والاستقرار للنظام
1.5 قم بتقليل تيار التفريغ من بنك المكثف إلى بنك المكثف المعيب لحماية مكثفات الطاقة. عندما يتكون بنك مكثف تعويض الطاقة التفاعلية قيد التشغيل من فروع متعددة، إذا فشل أحد المكثفات، فسيتم تفريغ بنوك المكثفات العاملة الأخرى من خلال المكثف المعيب. يمكن للمفاعلات المتسلسلة أن تقلل بشكل فعال من زيادة التفريغ هذه وتضمن إمكانية قيام جهاز الحماية بقطع بنك المكثف المعيب.
1.6 يعد تقليل تيار تدفق التبديل لبنك المكثف وخفض سعة العملية العابرة لتيار التدفق مفيدًا لإطفاء قوس الموصل. أثناء عملية تبديل المكثفات مع الموصلات، يتم إنشاء تيار التدفق. يمكن للمفاعلات المتسلسلة أن تمنع بشكل فعال العملية العابرة لتيار التشغيل، وهو أمر مفيد لفصل جهات اتصال الموصل، وتجنب إعادة إشعال القوس الكهربائي والتسبب في الجهد الزائد أثناء التشغيل. تقليل سعة الجهد الزائد، وحماية المكثفات، وتجنب انهيار الجهد الزائد أو تقادم العزل.
1.7 تقليل سعة الجهد الزائد الناتج عن تشغيل بنوك المكثفات لتجنب حماية الجهد الزائد في شبكة الطاقة. أثناء عملية تبديل المكثفات مع الموصلات، يتم إنشاء الجهد الزائد التشغيلي. يمكن للمفاعلات المتسلسلة أن تمنع بشكل فعال حدوث انهيار الاتصال في الموصلات، وتقليل سعة الجهد الزائد التشغيلي، وحماية المكثفات، وتجنب انهيار الجهد الزائد أو تسريع تقادم العزل. مع التطبيق الواسع النطاق لتكنولوجيا إلكترونيات الطاقة وتطويرها، تمت إضافة عدد كبير من الأحمال غير الخطية إلى نظام إمداد الطاقة، مثل -الأجهزة المنزلية ذات الجهد المنخفض ذات السعة الصغيرة وأجهزة تحويل التيار المتردد/التيار المستمر الصناعية ذات الجهد العالي- ذات الجهد الكبير، وخاصة استخدام العاكسات الثابتة. نظرًا لأنها تعمل في وضع التبديل، فإنها يمكن أن تسبب تشويهًا لأشكال موجة التيار والجهد في شبكة الطاقة، مما يؤدي إلى "التلوث" التوافقي لشبكة الطاقة. هناك سبب آخر مهم لتوليد "التلوث" التوافقي في شبكة الطاقة وهو تأثير وأحمال التقلب المتصلة بالشبكة، مثل أفران القوس الكهربائي، ومطاحن الدرفلة الكبيرة، والقاطرات الكهربائية، وما إلى ذلك. فهي لا تولد عددًا كبيرًا من التوافقيات -عالية الترتيب أثناء التشغيل فحسب، بل تتسبب أيضًا في تزايد خطورة تقلبات الجهد والوميض واختلال التوازن في ثلاث{10}}طور. وهذا لا يقلل من سلامة معدات إمداد الطاقة نفسها فحسب، بل يضعف أيضًا بشكل خطير ويتداخل مع التشغيل الاقتصادي لشبكة الطاقة، مما يشكل "خطرًا عامًا" على شبكة الكهرباء. يجب أن تتبع الإدارة الشاملة لجودة الطاقة مبدأ أن كل من يقوم بالتلويث يجب أن يكون مسؤولاً عن الإدارة والإدارة متعددة المستويات والتنسيق الهرمي. في نظام التوزيع والتحويل في المنطقة، من المهم بشكل خاص اختيار المصادر الرئيسية لتلوث جودة الطاقة ومراكز التحميل الحساسة لجودة الطاقة لإنشاء نقاط محورية لمراقبة جودة الطاقة، وإجراء مراقبة جودة الطاقة عبر الإنترنت في هذه النقاط، واتخاذ التدابير المقابلة لتحسين جودة الطاقة.
