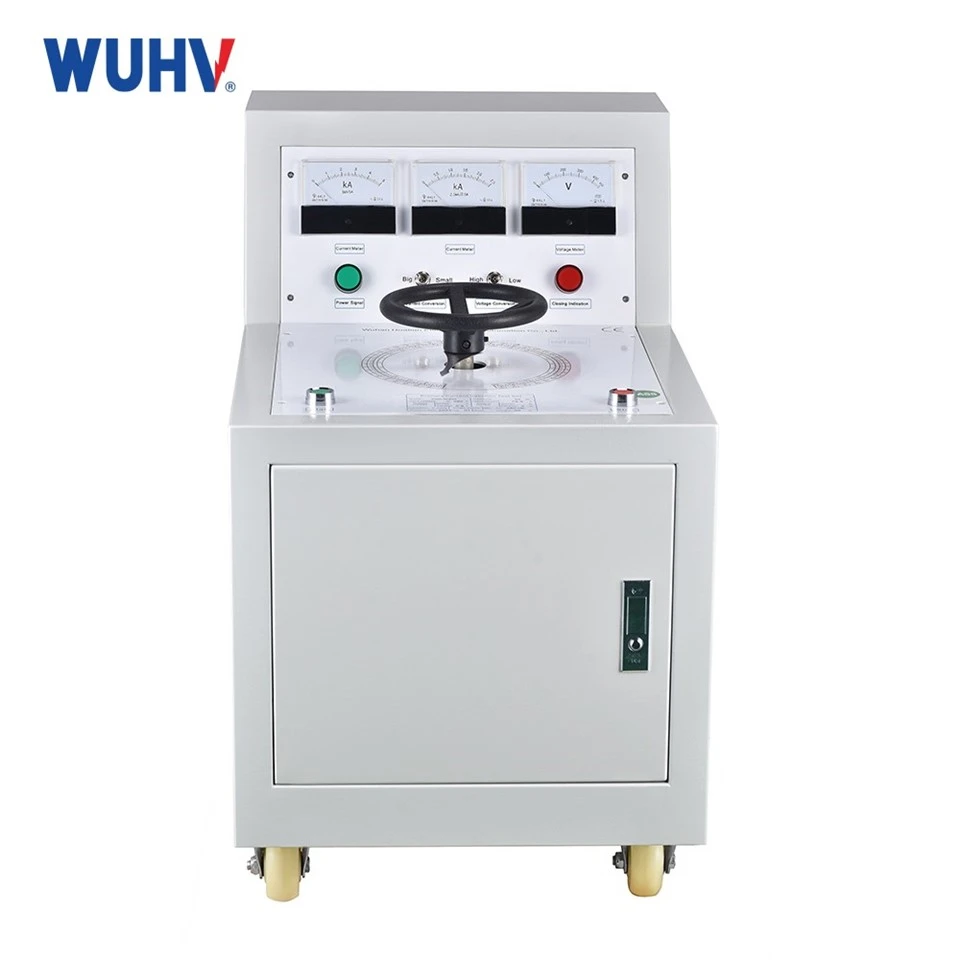

مقدمة المنتج
مجموعة اختبار الحقن الأساسية الحالية هي معدات اختبار احترافية تستخدم لاكتشاف قدرة الحمل الحالية لمعدات الطاقة وأداء الأجهزة الواقية. يتمثل مبدأ العمل في محاكاة الحمل الحقيقي للمعدات في حالة خطأ من خلال الإخراج الحالي العالي ، وذلك لاكتشاف أداء استجابة المعدات مثل قواطع الدوائر والمرحلات. يستخدم هذا الجهاز بشكل شائع في المحطات الفرعية والمصانع ومواقع صيانة الطاقة ، ويدعم الحقن الحالي الذي يصل إلى الآلاف من أمبير ، يمكن أن يحدد بسرعة الأخطار الخفية المحتملة في النظام الكهربائي ، وضمان التشغيل الآمن لنظام الطاقة.
معلمات المنتج
|
نموذج |
السعة (KVA) |
مبتدئ يتراوح |
النطاق الثانوي
|
الأبعاد (مم) L×W×H |
وزن (كجم) |
النمط الهيكلي |
||
|
V1 |
A1 |
V2 |
A2 |
|||||
|
DDG -500 |
3 |
220 |
15 |
6 |
500 |
430×338×550 |
45 |
بنية متكاملة |
|
DDG -1000 |
6 |
220 |
27 |
6 |
1000 |
500×380×600 |
65 |
بنية متكاملة |
|
DDG - 2000 |
12 |
380 |
31.6 |
6 |
2000 |
580×400×750 |
105 |
بنية متكاملة |
|
DDG - 2500 |
15 |
380 |
39.5 |
6 |
2500 |
600×430×790 |
145 |
بنية متكاملة |
|
DDG - 3000 |
18 |
380 |
47 |
6 |
3000 |
630×440×810 |
170 |
بنية متكاملة |
|
DDG - 4000 |
24 |
380 |
63 |
6 |
4000 |
640×450×820 |
180 |
بنية متكاملة/ بنية تقسيم |
|
DDG - 5000 |
30 |
380 |
79 |
6 |
5000 |
600×430×900 300×500×500 |
145 135 |
بنية تقسيم |
|
DDG - 6000 |
36 |
380 |
95 |
6 |
6000 |
600×430×900 300×500×500 |
150 140 |
بنية تقسيم |
|
DDG - 8000 |
48 |
380 |
126 |
6 |
8000 |
600×450×950 350×550×550 |
180 |
بنية تقسيم |
|
DDG - 10000 |
60 |
380 |
158 |
6 |
10000 |
800×600×1100 380×550×600 |
200 |
بنية تقسيم |
ميزات المنتج
الإخراج الحالي عالي الدقة
تتمتع مجموعة اختبار الحقن الحالية الحالية بقدرة إخراج الحالية عالية الدقة ، وعادة ما تدعم مجموعة واسعة من التعديل الحالي من عدة أمبير إلى آلاف أمبير ، وتضمن أن القيمة الحالية المطلوبة يمكن توفيرها بدقة ودقة أثناء الاختبار. ترجع هذه الدقة إلى المحول الداخلي عالي التواصل ووحدة التحكم الحالية الدقيقة. من خلال تقنية معالجة الإشارات الرقمية المتقدمة ، يتم ضمان التذبذب الحالي أثناء الاختبار إلى ± 1 ٪. يمكن أن يحاكي الناتج الحالي عالي الدقة بشكل أكثر دقة شروط تحميل المعدات في الاستخدام الفعلي ، واكتشاف إمكانيات الاستجابة الحقيقية للمعدات مثل قواطع الدوائر والمرحلات ، وتجنب التعارضات التي تسببها تيار غير مستقر.
حماية الحمل الزائد الموثوقة
تتمتع مجموعة اختبار الحقن الحالية الحالية بوظيفة حماية الحمل الزائد ، والتي يمكنها مراقبة تيار الإخراج في الوقت الفعلي أثناء الاختبار. عندما يتجاوز التيار القيمة المحددة ، فإنه سيؤدي تلقائيًا إلى قطع الطاقة لحماية المعدات والكائن الخاضع للاختبار من الأضرار الزائدة. ترجع ميزة الحماية هذه إلى دائرة الكشف الزائد المدمج وآلية قاطع الدائرة للجهاز ، والتي يمكن أن تستجيب بسرعة للتغيير المفاجئ للتيار ، وعادة ما يكون وقت الاستجابة أقل من 1 مللي ثانية ، وبالتالي توفير حماية موثوقة للسلامة في حالة حدوث تيار مفاجئ. تعد وظيفة حماية الحمل الزائد مناسبة بشكل خاص لاختبار معدات الطاقة عالية الجهد لضمان سلامة المعدات والمشغلين عند محاكاة الظروف غير الطبيعية.
ارتفاع درجة الحرارة
تتمتع مجموعة اختبار الحقن الأساسية الحالية بتسامح شديد في درجات الحرارة وهي مناسبة للتشغيل المستقر في بيئة درجة حرارة عالية لفترة طويلة. تتكون قشرةها من مادة مقاومة للدرجات عالية ، ويتم علاج المكونات الداخلية بطبقة مقاومة للحرارة لتحسين استقرار أداء المكونات عند درجة حرارة عالية. بالإضافة إلى ذلك ، تم تصميم نظام تبديد حرارة فعال داخل الجهاز ، مزود بمشتات حرارية كبيرة المساحة ومروحة فعالة ، والتي يمكن أن تصدر الحرارة التي تم إنشاؤها بسرعة من الداخل لمنع تدهور الأداء أو تلف المعدات بسبب درجة الحرارة المفرطة. تصميم التسامح العالي في درجة الحرارة يجعله مناسبًا لبيئة العمل عالية درجة الحرارة ومواقع البناء في الهواء الطلق الساخنة.
