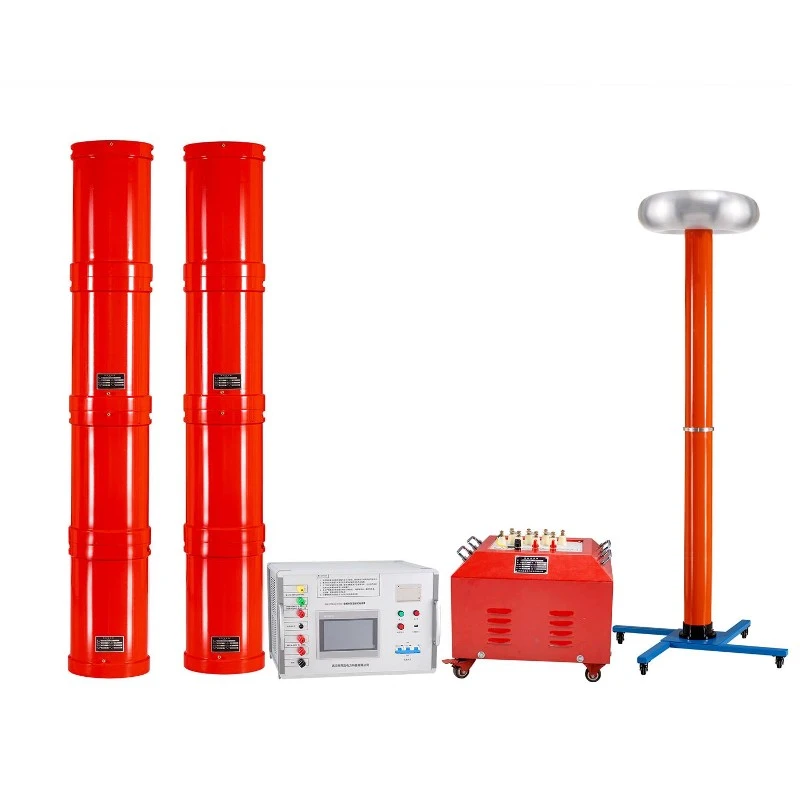

ما هي الاحتياطات ومزايا استخدام أجهاز اختبار الرنين المتسلسل ذو التردد المتغير؟ تتخصص شركة Wuhan UHV في إنتاج أجهزة الرنين المتسلسلة، مع مجموعة واسعة من اختيار المنتجات والاختبارات الكهربائية الاحترافية. عندما تبحث عنأجهزة الرنين التسلسلي، اختر ووهان UHV.
المعنى الأول لقيمة Q - تخزين الطاقة واستهلاك الطاقة
من علاقة الطاقة أثناء رنين دائرة سلسلة RLC، يمكن ملاحظة أن نسبة w إلى w تعكس كفاءة تخزين الطاقة في دائرة الرنين. عامل الجودة لدائرة الرنين (قيمة Q تساوي 27c مرة نسبة الطاقة المخزنة في دائرة الرنين إلى الطاقة المستهلكة في كل دورة. كلما زادت قيمة Q، قل استهلاك الطاقة المطلوب مقارنة بالطاقة المخزنة، أي أنه كلما زادت كفاءة تخزين الطاقة لدائرة الرنين، قل استهلاك الطاقة اللازمة لتخزين نفس الطاقة؛ كلما كان نطاق المرور الأصغر يخزن المزيد من الطاقة. الطاقة التي توفرها دائرة إمداد الطاقة تستهلك بالكامل بواسطة المقاوم R، في حين أن عملية تخزين وتفريغ الطاقة يكتمل المكون الديناميكي تمامًا بين المكثف والمحرِّض، أي أن مكون تخزين الطاقة لا يتبادل الطاقة مع مصدر الطاقة، وهذا هو المعنى الأول والأكثر شيوعًا لقيمة Q لدائرة الرنين، وينطبق هذا المعنى على جميع الأنظمة الرنانة (الميكانيكية، والكهرومغناطيسية، والضوئية، وما إلى ذلك). وتشير قيمة Q في تجاويف رنين الميكروويف وتجويف الرنين البصري إلى هذا المعنى تقنية "Q-switching" في الليزر، والتي تستخدم مفهوم "قيمة Q" بهذا المعنى
المعنى الثاني لقيمة Q - تخصيص الجهد
In resonance, generally Q>l, U-U, U-U-QU>U، أي أن جهد المحث والمكثف متساوي، وهو Q مرات (عشرات إلى مئات المرات) جهد مصدر الإشارة. لذلك، تُعرف دائرة الطنين التسلسلية أيضًا باسم دائرة طنين الجهد. توفر لنا هذه الخاصية لدائرة الرنين التسلسلية طريقة لقياس قيمة Q للعنصر التفاعلي. الأداة الأكثر استخدامًا لقياس قيمة Q، مقياس Q، مصنوعة بناءً على المبدأ المذكور أعلاه. على سبيل المثال، عندما تكون قيمة Q لدائرة طنين هي 100، إذا تم تطبيق جهد 6V على طرفي الدائرة، فإن الجهد على المكثف أو المحث أثناء الرنين سوف يصل إلى 600V. إذا لم يتم ملاحظة ذلك أثناء التشغيل العملي، فسيكون الأمر خطيرًا للغاية. من أجل تجنب تعطل معدات الدائرة (L، C، وما إلى ذلك)، يجب تجنب الرنين قدر الإمكان؛ في الدوائر الإلكترونية، تستخدم هذه الطريقة بشكل شائع للحصول على جهد عالي
المعنى الثالث لقيمة Q - انتقائية التردد
بالنسبة لدائرة سلسلة RLC، عندما يتم توصيل مصدر إشارة تيار متردد جيبي بسعة جهد ثابتة وتردد قابل للتعديل باستمرار، يتغير التيار والجهد والممانعة وفرق الطور وما إلى ذلك في الدائرة مع التردد. وتسمى هذه العلاقة مع التردد بخاصية التردد. يسمى المنحنى الذي يشير إلى العلاقة بين التيار والجهد والتردد بمنحنى الرنين. ويبين الشكل 5 معلمة الدائرة Z، والتي تتغير مع تردد مصدر الإشارة. يسمى منحنى القيمة الفعالة للتيار في دائرة الرنين المتسلسلة المتغيرة مع تردد الطاقة بمنحنى تردد السعة الحالية أو منحنى الرنين الحالي لدائرة الرنين المتسلسلة. من الشكل 5 (ب)، يمكن ملاحظة أنه عندما يكون cu واحدًا. عندما يصل تيار rT في الدائرة إلى قيمته القصوى، أي . - JI عندما ينحرف CO عن 09. نظرًا لزيادة المفاعلة x، تزداد الممانعة z للدائرة وينخفض التيار؛ انحراف. وكلما ابتعدت، كلما زاد الانخفاض في التيار
يشير منحنى الرنين الحالي إلى أنه نظرًا لخصائص الرنين لدائرة الرنين المتسلسلة، فإنها تولد تيارًا كبيرًا بالقرب من تردد ثاني أكسيد الكربون وتيارًا صغيرًا بعيدًا عن cU. يشير هذا إلى أن دائرة الرنين المتسلسلة لها استجابات مختلفة للإشارات ذات الترددات المختلفة، مما يشير إلى أن لديها القدرة على اختيار إشارة التردد المطلوبة. ولذلك، يمكن استخدام دائرة الرنين التسلسلية كدائرة اختيار التردد.
