جهاز اختبار الجهد المتردد لتحمل الجهد المتردد؟ ووهان UHV متخصصة في الإنتاجأجهزة تحمل الجهد المتردد، مع مجموعة واسعة من خيارات المنتج. عند البحث عن أجهزة تحمل الجهد الكهربي للتيار المتردد، اختر Wuhan UHV.
جهاز اختبار الرنين المتسلسل عالي الجهد -للتيار المتردد هوجهاز اختبار الرنين المتسلسليستخدم المحاثات المضبوطة ومكثفات التحميل لتوليد رنين سلسلة تردد الطاقة والحصول على جهد اختبار تردد الطاقة. يتكون الرنين المتسلسل من محول عزل، ومصدر طاقة ينظم التردد والجهد، ومحول إثارة، ومفاعل، ومقسم جهد سعوي. يشكل المكثف والمفاعل في عينة الاختبار اتصالاً رنينيًا متسلسلًا؛ يتم توصيل مقسم الجهد بالتوازي مع عينة الاختبار لقياس جهد الرنين على عينة الاختبار وتوفير إشارة حماية من الجهد الزائد؛ يقترن خرج طاقة تعديل التردد بدائرة الرنين التسلسلية من خلال محول الإثارة، مما يوفر طاقة الإثارة للرنين المتسلسل.
الجهاز اختبار الرنين المتسلسل ذو التردد المتغيريختلف عن أدوات الاختبار العامة، وتتمثل أكبر ميزاته في أنه يمكن استخدام نفس مجموعة المعدات لاختبار الجهد الكهربي لمقاومة التيار المتردد للمعدات الكهربائية المختلفة مثل -الكابلات والمحولات وغيرها من أنظمة المعلومات الجغرافية والمحركات الكهربائية والمولدات، بالإضافة إلى النماذج النموذجية وشائعة الاستخدام المتوفرة في كتالوج الاختيار هذا ليختار منها المستخدمون، وعادةً ما تتطلب تصميم مخططات التكوين بناءً على نطاق عينة المستخدم ومتطلبات الاختبار، لتلبية متطلبات الاختبار لمختلف المناطق والمستخدمين والعينات.
نحن نعلم أنه عندما يكون تردد الدائرة f=1/2 π√ LC، يحدث رنين في الدائرة، ويكون الجهد في عينة الاختبار هو Q أضعاف جهد الخرج لنهاية الجهد العالي لمحول الإثارة. Q هو عامل جودة النظام، وهو مضاعف رنين الجهد، ويتراوح بشكل عام من عشرات إلى مئات أو أكثر. أولاً، قم بضبط تردد الخرج لمصدر الطاقة ذو التردد المتغير للحث على الرنين المتسلسل في الدائرة، ثم اضبط جهد الخرج لمصدر الطاقة ذو التردد المتغير في حالة رنين الدائرة لتحقيق قيمة اختبار جهد العينة. نظرًا لرنين الدائرة، يمكن لجهد الخرج الأصغر لمصدر الطاقة ذو التردد المتغير أن يولد جهد اختبار أعلى على عينة الاختبار CX.

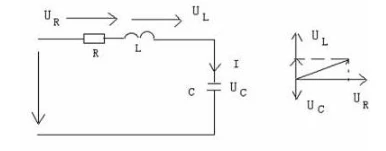

الشكل 1: رسم تخطيطي لرنين السلسلة
الجهاز اختبار الرنين المتسلسل ذو التردد المتغيرتستخدم تقنية Wuhan UHV التي طورتها شركة Wuhan UHV مبدأ الرنين المتسلسل. يستخدم محول الإثارة لإثارة دائرة الرنين التسلسلي، ويضبط تردد الخرج لوحدة التحكم بالتردد المتغير، ويتسبب في صدى محاثة الدائرة L وعينة الاختبار C في السلسلة. جهد الرنين هو الجهد المطبق على عينة الاختبار. يتم استخدام جهاز اختبار رنين تحويل التردد على نطاق واسع في صناعات مثل الطاقة والمعادن والبترول والهندسة الكيميائية، وهو مناسب للتسليم والاختبار الوقائي للعينات السعوية ذات السعة العالية -والجهد العالي-.
الجهاز تحمل جهد الرنين المتسلسلتتكون بشكل أساسي من وحدة تحكم محول التردد، ومحول الإثارة، ومفاعل الجهد العالي-، ومقسم الجهد العالي-، وما إلى ذلك. يتم تقسيم وحدات التحكم بالتردد المتغير إلى فئتين: وحدات التحكم المكتبية بقدرة 20 كيلو وات وما فوق، ووحدات التحكم الصندوقية المحمولة بقدرة 20 كيلو وات وأقل؛ وهو يتألف من وحدة تحكم ومرشح. تتمثل الوظيفة الرئيسية لوحدة التحكم بالتردد المتغير في تحويل موجة جيبية بتردد طاقة 380 فولت أو 200 فولت ذات سعة وتردد ثابتين إلى موجة جيبية ذات سعة وتردد قابلين للتعديل. وتوفير الطاقة للمعدات بأكملها. تتمثل وظيفة محول الإثارة في رفع خرج الجهد بواسطة مصدر طاقة التردد المتغير إلى جهد الاختبار المناسب. يعد مفاعل الجهد العالي-L مكونًا مهمًا في دائرة الرنين. عندما يكون تردد الطاقة مساويًا لـ 1/(2 π√ LCX)، فإنه يخضع لرنين متسلسل مع عينة الاختبار CX.
جهاز اختبار الرنين المتسلسل ذو التردد المتغير مناسب لاختبار جهد تحمل التيار المتردد لكابلات الطاقة المصنوعة من البولي إيثيلين 10KV، 35KV، 110KV، 220KV، و500KV. مناسبة لاختبار الجهد الكهربي لتحمل التيار المتردد 60 كيلو فولت، و220 كيلو فولت، و500 كيلو فولت لنظام المعلومات الجغرافية. مناسبة لتردد الطاقة وتحمل اختبار الجهد للمحولات الكبيرة ومجموعات المولدات؛ اختبار تحمل الجهد التعريفي لمحولات الطاقة. قياس مقاومة التأريض.
نظرًا لسنوات من التركيز على البحث وإنتاج أجهزة الرنين المتسلسلة، فإن Wuhan UHV هو الخيار الأفضلأجهزة الرنين ذات التردد المتغيرمن حيث التكنولوجيا والجودة والخدمة! وبعد الفحص على مستوى الدولة، اختار العديد من العملاء المحترفين في النهاية جهاز اختبار الرنين المتسلسل ذو الجهد العالي الفائق-والمتغير التردد في ووهان. تؤمن Wuhan UHV إيمانًا راسخًا بأن الجودة أولاً والخدمة أولاً يمكن أن تحظى بإعجاب العملاء وثناءهم!
