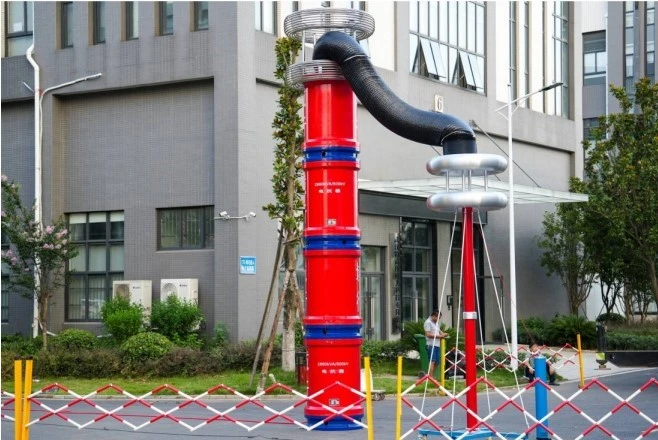

تردد الرنين؟ تتخصص شركة Wuhan UHV في إنتاج ترددات الرنين، مع مجموعة واسعة من اختيار المنتجات والاختبارات الكهربائية الاحترافية. للعثور على ترددات الرنين، اختر Wuhan UHV.
في الدوائر التي تحتوي على مكثفات وملفات حث، إذا تم توصيل المكثفات والمحاثات بالتوازي، فقد يحدث ذلك خلال فترة زمنية صغيرة: يزداد جهد المكثف تدريجيًا بينما يتناقص التيار تدريجيًا؛ في الوقت نفسه، يزداد تيار المحرِّض تدريجيًا، بينما ينخفض جهد المحرِّض تدريجيًا. وفي فترة زمنية قصيرة جدًا أخرى: ينخفض جهد المكثف تدريجيًا، بينما يزداد التيار تدريجيًا؛ في الوقت نفسه، يتناقص تيار المحرِّض تدريجيًا، بينما يزداد جهد المحرِّض تدريجيًا. يمكن أن تصل زيادة الجهد إلى قيمة قصوى موجبة، ويمكن أن يصل انخفاض الجهد أيضًا إلى قيمة قصوى سلبية. وبالمثل، فإن اتجاه التيار سيتغير أيضًا في الاتجاهين الموجب والسالب خلال هذه العملية، وهو ما يسمى بالتذبذب الكهربائي في الدائرة.
قد تختفي ظاهرة تذبذب الدائرة تدريجياً أو تبقى دون تغيير. عندما يستمر التذبذب، نسميه تذبذبًا متساويًا في السعة، والمعروف أيضًا باسم الرنين.
يُطلق على الوقت الذي يتغير فيه الجهد عبر مكثف أو مغوِّل بدورة واحدة اسم فترة الرنين، ويسمى مقلوب فترة الرنين تردد الرنين. يتم تعريف ما يسمى بتردد الرنين-بهذه الطريقة.
يتعلق الأمر بمعلمات المكثف C والمحث L، وهي: f=1/(2 * π * √ LC)، الموافق للتردد الزاوي w=2 * π * f=1/√ LC. عند هذه النقطة، XL=Xc، تكون الدائرة مقاومة تمامًا، ويتم تقليل معامل ممانعة الدائرة. عندما يكون جهد الدخل Ui ثابتًا، يصل التيار في الدائرة إلى قيمته القصوى ويكون في الطور مع جهد الدخل Ui. من الناحية النظرية، عند هذه النقطة Ui=Ur=U0, UL=Uc=QUi، حيث يُطلق على Q عامل جودة الدائرة.
الوقت الذي يتغير فيه جهد المكثف أو المحرِّض بدورة واحدة يسمى فترة الرنين، ويسمى مقلوب فترة الرنين تردد الرنين. يتم تعريف ما يسمى بتردد الرنين-بهذه الطريقة. يتعلق الأمر بمعلمات المكثف C والمحث L، وهي: f=1/√ LC.
حساب تردد الرنين للدائرة
منحنى الرنين لدائرة سلسلة RLC
تتميز دوائر الرنين بخاصية مفادها أن السعة تساوي الحث، وتكون الدائرة مقاومة. لذلك، لدينا: ω L=1/ω C.
ونظرًا لأن LC له شروط معروفة، فيمكن حساب نقطة تردد الرنين
عامل الجودة Q=ω L/R. إذا كان عامل الجودة 28، فإن دائرة الرنين المتوازية تقلل التيار بمقدار 28 مرة؛ إذا كان أسلسلة الرنانةالدائرة، ثم زاد الجهد بنسبة 28 مرة
حتى الآن الجهد فيصدى السلسلةالنقطة هي الجهد المطبق مضروبًا في عامل الجودة
إذا أخبرتك الظروف المعروفة أن الجهد المطبق هو قيمة الذروة، فاضربه مباشرة؛ إذا أخبرتك الظروف المعروفة أن الجهد المطبق هو القيمة الفعالة، فأنت بحاجة إلى ضرب الجهد المحسوب في 1.414 للحصول على قيمة الذروة
