مقدمة المنتج

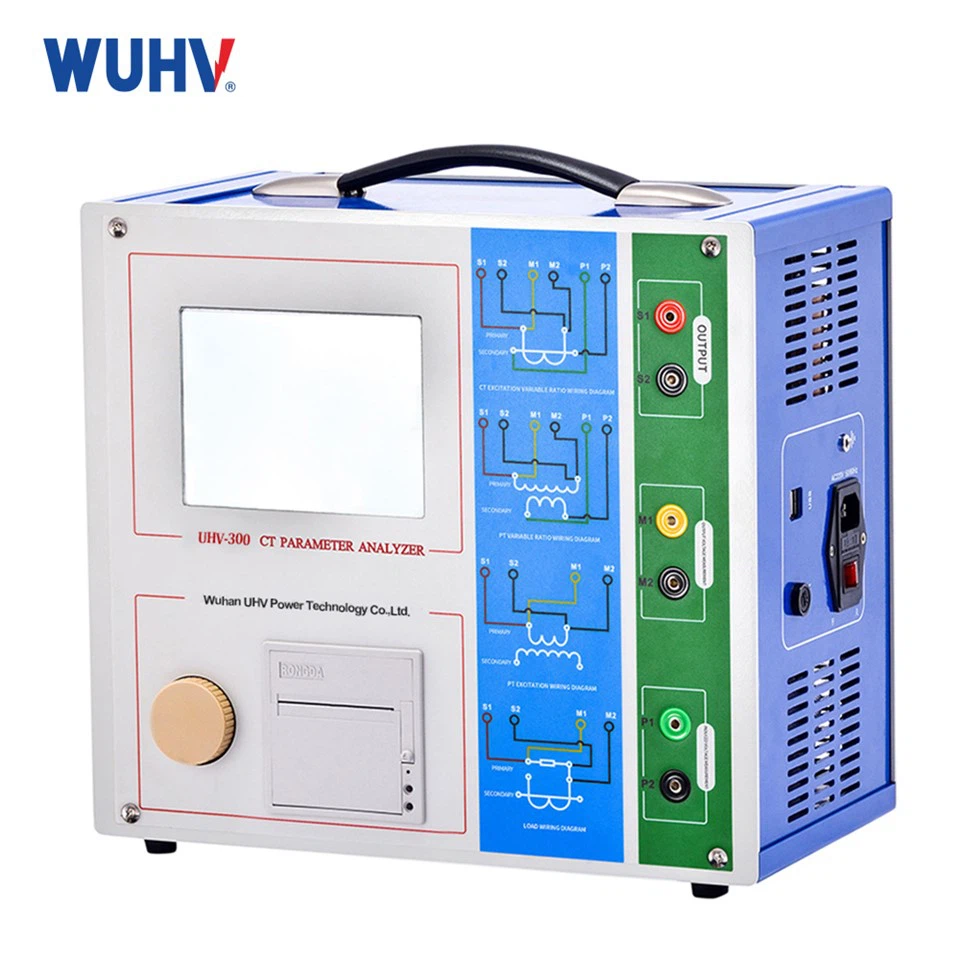

CT Tester هو جهاز يستخدم خصيصًا للكشف عن المحولات الحالية (CT) ، والذي يمكنه تقييم خصائص الإثارة ، والنسبة ، والقطبية ، ومقاومة التعويذة وغيرها من الأداء المقطعية.
ميزات المنتج
القياس عالي الدقة
الحد الأدنى من الخطأ القابل للقياس لاختبار CT عند قياس انحراف زاوية الطور لـ CT (المحول الحالي) هو {0}}. 5 دقائق ، وهو ما يعادل 0. 0083 درجة. بالمقارنة ، قد تكون دقة قياس الطور لمختبري التصوير المقطعي المماثل دقيقة واحدة (0.0167 درجة) أو أكثر. لذلك ، يمكن أن تحدد منتجاتنا بدقة اتجاه التيار عند فشل جهاز حماية الترحيل ، مما يقلل من خطر الإصابة بالتشغيل الخاطئ.
نطاق تردد واسع
يدعم اختبار CT الخاص بنا القياس في نطاق نطاق التردد من 10 هرتز إلى 100 كيلو هرتز ، وهو أوسع 5 مرات من نطاق 20 هرتز إلى 20 كيلو هرتز من المنتجات التقليدية. نظرًا لأن CT يستجيب بشكل مختلف على ترددات مختلفة ، يمكن لمعداتنا قياس خصائص تردد التصوير المقطعي للترددات المنخفضة والأعلى ، مما يساعد المستخدمين على تقييم قدرة الاستجابة الديناميكية بشكل أكثر دقة.
ارتفاع معدل أخذ العينات
يحقق اختبار CT الخاص بنا معدل أخذ العينات من 1 مللي ثانية/ثانية ، وهو 10 أضعاف معدل أخذ العينات من 100ks/s من المنتجات التقليدية. في أنظمة الطاقة ، تولد جميع الدوائر القصيرة ، العواصف ، عمليات التبديل ، إلخ. سيؤدي معدل أخذ العينات غير الكافي إلى تشويه الإشارة ، في حين أن الأدوات ذات معدل أخذ العينات العالي يمكن أن تلتقط تفاصيل الإشارة بوضوح عند مستوى 1μs لضمان دقة القياس.
المعلمة الفنية
|
الاستخدام |
CT & VT |
|
|
الإخراج |
0 ~ 180vrms ، 12Arms ، 18a (قيمة الذروة) |
|
|
نسبة CT |
يتراوح |
1~40000 |
|
دقة |
±0.2% |
|
|
نسبة PT |
يتراوح |
1~40000 |
|
دقة |
±0.2% |
|
|
مرحلة |
يتراوح |
± 5 دقائق |
|
دقة |
0. 5min |
|
|
المقاومة العاصمة |
يتراوح |
0~300Ω |
|
دقة |
2%±2mΩ |
|
|
حرج |
يتراوح |
0 ~ 300va |
|
دقة |
2 ٪ ± 0. 2va |
|
|
مزود الطاقة |
AC220V ± 10 ٪ ، 50 هرتز |
|
|
الظروف البيئية |
درجة حرارة التشغيل: -10οC ~50οج ، الرطوبة: أقل من أو تساوي 90 ٪ |
|
|
الوزن والأبعاد |
الأبعاد: 340 مم × 300 مم × 150 مم ، الوزن<9kg |
|
وصف مشروع تجربة CT
|
عنصر التجربة |
وصف |
|||
|
مقاومة |
الإثارة |
نسبة |
حرج |
|
|
√ |
|
|
|
قياس مقاومة متعرج الثانوية من CT |
|
√ |
√ |
|
|
قياس مقاومة متعرج الثانوية من CT وخصائص الإثارة |
|
√ |
|
√ |
|
قم بقياس مقاومة لف CT الثانوية ، والتحقق من نسبةها واستقطابها |
|
√ |
√ |
√ |
|
قم بقياس مقاومة متعرج الثانوية والثانوية من CT ، وخاصية ، والتحقق من نسبةها واستقطابها |
|
|
|
|
√ |
قياس عبء CT الثانوي |
